雖然這兩年電池價格在不斷下降,續航里程也增加了一些,但離消費者要求的便捷充電、跑得更遠還是有很大的差距。為此,半導體廠商也在絞盡腦汁,尋找解決之道,那就是從系統效率入手,提高功率密度,減輕重量,以延長行駛里程。
阻礙電動汽車普及的梗
受全球限制二氧化碳排放法規的推動,電動汽車的銷量每年以20%以上的速度增長,預計到2030年將占汽車總銷量的25%。目前全球電動汽車銷量為560萬輛,2025年,其在全球汽車銷量的占比將增至30%。
不過,購買價格和行駛里程是阻礙電動汽車普及的兩大因素。行業的主要顧慮之一是如何使混合動力汽車(HEV)和電動汽車(EV)更實惠,以促進大眾市場的采用,并解決主機廠當前盈利能力不足的問題。
為此,EV和HEV也在發生變化,其中的電子設備越來越多,對車輛的整體形式和功能起著重要作用。然而,駕駛員并沒有改變,他們?nèi)韵Ｍ鸈V和HEV更加經濟實惠,能夠不停地繼續行駛,充電速度更快,并保證安全。
從設計角度看,主機廠正在提高車輛動力系統的電氣化程度,同時還要壓低成本。起初,人們認為電池成本是造成價格差異的唯一原因。的確,電池成本已經下降,而且還會繼續下降。不過,還有其他商業模式和選項也可以降低成本并縮短主機廠EV和HEV銷售實現盈利的時間。
一種選擇是按成本設計(DTC),主要針對動力總成集成,即讓電源電子組件的布置更緊密,減少組件數量,并將它們集成到更少的盒子中。在提升系統效率的同時,還可以簡化設計與功能安全認證,增強可靠性。成本下降的同時,也可以減輕整車重量,在不改變電池容量的情況下讓車跑得更遠。
2020年,在理想狀態下,市場上純電動汽車?yán)锍淘?00-500公里。主機廠都在采用全新的動力總成平臺設計,優化電池堆疊和封裝,以實現更高的續航里程。更高密度的電池組堆疊意味著更高的電壓和更大的馬力。
現代電動汽車的電池電壓通常為400V,但要獲得更大的馬力,則需要將電池電壓提高至800V,尤其是在高端電動汽車中。更高的電壓可將相同的電流轉換為更大的馬力;電池堆疊和封裝的優化可實現緊湊的空間和更低的DTC。
此外,在同樣功率下,因?yàn)椴挥檬褂么箅娏?更高的電壓有助于提高效率,從而降低熱耗散;更小的電纜直徑和更低的重量反過來又降低了DTC。
傳統偏置電源架構的弊端
隨著對電動汽車安全性、功率密度和電磁干擾(EMI)的要求越來越嚴格,出現了不同的電源架構來應對這些挑戰。傳統偏置電源架構是根據電動汽車的供電要求針對某些電源架構設計方案,即集中式電源架構。它使用一個中央變壓器和一個偏置控制器為所有柵極驅動器生成偏置電壓。

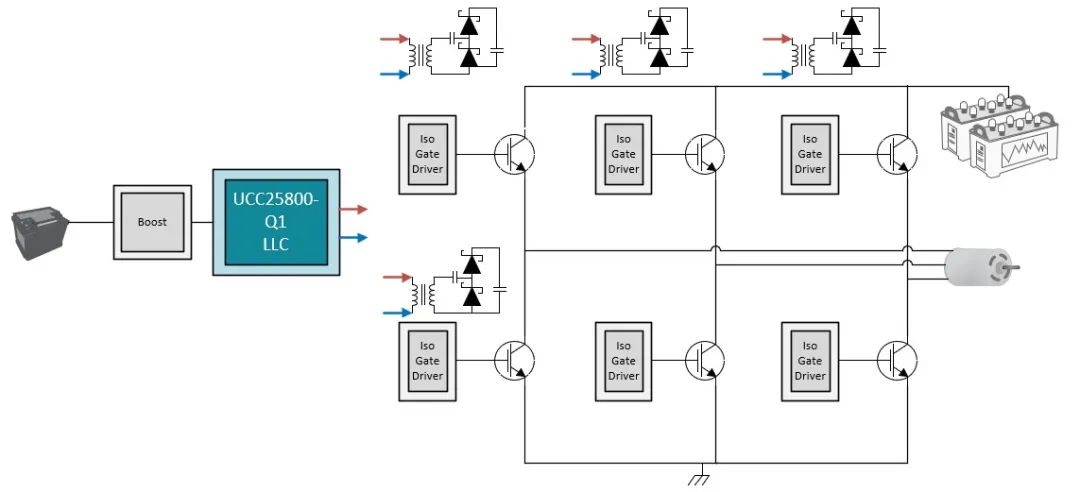

圖 HEV/EV牽引逆變器的集中式架構
由于成本低,集中式架構一直是一種流行的解決方案,但這種架構會使故障管理和電壓調節變得困難,布局也有難度。集中式架構也容易受到更多噪聲的影響,且在系統的一個區域中有高大而沉重的組件。
還有,隨著可靠性和安全性的強制法規的實施,集中式架構的電源缺乏冗余,如果偏置電源中的單個組件發生故障,則可能導致大的系統故障。因此,用分布式架構防止電源故障將能夠?qū)崿F(xiàn)可靠的系統。不過,外部變壓器偏置電源(如反激式和推挽式控制器)的高度、重量和面積都很大,因此無法在輕量級電子產品中使用分布式架構。
分布式架構一舉多得
汽車設計工程師在不斷努力提高效率和可靠性,并降低電動汽車動力總成系統(在整車質量中占比最大)的重量。采用分布式電源架構,即隔離式柵極驅動器配上專用的偏置電源,可以實現更小、更可靠的系統,延長行駛里程。
先來看可靠性,如果車輛以100的時速行駛,牽引逆變器電機中的一個小電子部件出現故障,采用分布式電源架構就不會使車輛突然停止或失去動力。動力系統內的冗余和備用電源可以確保安全性和可靠性。
分布式電源架構通過為每個柵極驅動器分配一個近距離的專用、本地、良好調節的偏置電源,滿足電動汽車環境的可靠性標準。該架構提供了冗余,并改進了系統對單點故障的反應方式。例如,如果與柵極驅動器配對的一個偏置電源出現故障,則其他五個偏置電源將保持工作狀態,其配對柵極驅動器也是如此。如果六個柵極驅動器中有五個保持運行,電機就可以以良好控制的方式減速和關閉,或者繼續運行。
在分布式架構中,偏置電源與隔離柵極驅動器的接近性確保了更簡單的印刷電路板布局和更好地調節為柵極驅動器來提供電壓,最終驅動電源開關的柵極。這些因素提高了牽引逆變器的效率和可靠性,牽引逆變器通常可在100kW至500kW的功率下運行。這些大功率系統要求最高的效率以確保最小的熱損失,因?yàn)闊釕?yīng)力是部件故障的主要原因之一。
再看效率和成本,在提高隔離式高壓環境中可靠性的同時,分布式電源架構還可以大大縮短設計周期,減少組件數量。通過將電源解決方案的尺寸減小一半,滿足系統小型化和輕量化的需求。這一切都有助于進一步提升車輛的行駛里程。
選擇這樣的解決方案
要達到上述目的,就需要更小的集成變壓器模塊,如德州儀器(TI)剛剛推出的的UCC14240-Q1隔離DC/DC偏置電源模塊。它將變壓器和組件集成到一個低高度平面磁性的優化模塊封裝中,可以大大減小電源系統的尺寸、高度和重量。
該模塊集成了變壓器和隔離組件(經第三方認證額定隔離電壓為3000VRMS),提供了簡單的控制和3．5pF的初級到次級電容,可降低高速開關產生的EMI,實現密集和快速開關應用中的共模瞬態抗擾度(CMTI)。將初級和次級控制與隔離完全集成,可在一個器件中實現±1．3%的隔離DC/DC偏置電源。

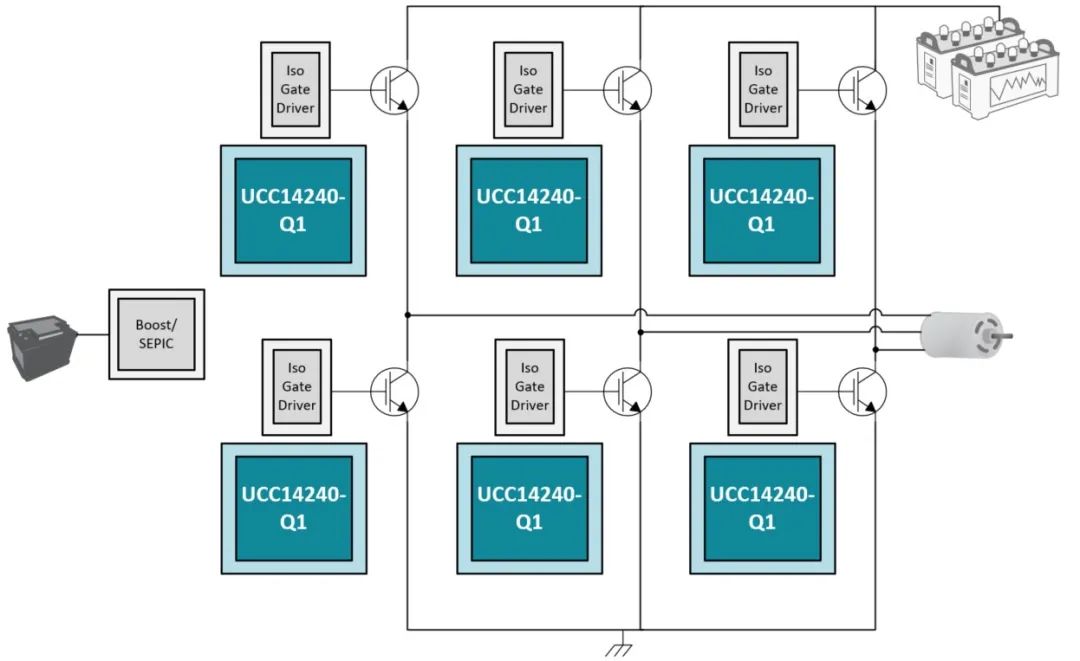

圖 EV/HEV牽引逆變器分布式架構方案

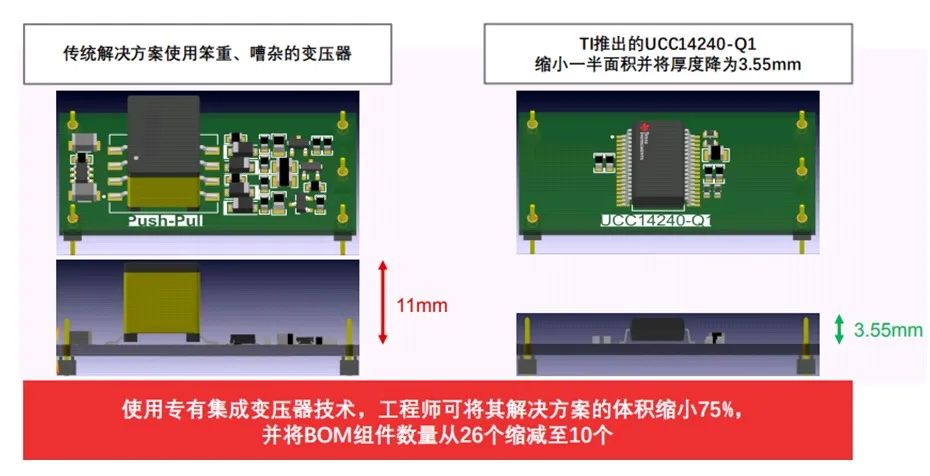

這樣的的集成變壓器技術為系統帶來了明顯的尺寸效益。與傳統方案相比,變壓器集成在電路板內部,使解決方案高度降低了7mm以上,達到3．55mm。該產品優化的不僅僅是尺寸,還有系統集成。傳統的推挽和反激式變壓器需要幾個分立組件支持電路,包括整流器、緩沖器和電壓調節器。而集成產品將該功能融入電路板中,消除了對復雜外部組件的需求。只需安裝一個去耦電容和電壓+電流設置電阻即可使用,不再需要反激式和推挽式電路中常見的平衡漏感和一個到兩個電容的變壓器設計,為設計工程師節省了大量開發時間。該款產品可將外部組件的數量縮減超過60%,簡化了供應鏈和采購流程。
全集成的UCC14240-Q1偏置電源模塊具有尺寸和效率方面的優勢,還可在高頻下切換,進一步降低系統級空間和重量,延長行駛里程。UCC14240-Q1尺寸小巧,因此設計人員可以用一半的尺寸支持更大的電量。薄型設計也支持將模塊安裝在印刷電路板的任意一側,為工程師帶來充分的靈活性。因?yàn)楹茌p的重量和低厚度,可實現卓越的抗振性。
IC尺寸封裝實現隔離式功率傳輸
這款雙路輸出電源模塊的效率為60%,比傳統的偏置電源高一倍,這使功率密度翻倍。在105℃的環境溫度下,UCC14240-Q1的功率超過1．5W,支持工程師在高頻率下驅動IGBT(絕緣柵雙極晶體管)、碳化硅(SiC)和氮化鎵(GaN)開關。
能夠支持碳化硅和氮化鎵很重要,因?yàn)殡妱?dòng)汽車電源系統正在走向更高電壓和更高功率的系統,用碳化硅和氮化鎵功率開關可以進一步實現更小和更高效的電源。這兩種半導體技術有很多優點,但需要比成熟的傳統IGBT更嚴格的柵驅動器調節電壓,而且還需要在安全隔離柵上提供低電容和高CMTI的組件,因?yàn)樗鼈兡軌蛞愿斓倪吘壦俾是袚Q高電壓。
創新支持未來
向分布式電源架構的轉變極大地提高了隔離高壓環境中的可靠性,滿足具有更低排放量、更長行駛里程、更好安全性和更高可靠性的車輛要求,并且能夠以更少的成本獲得更多的功能。只有電源技術的進步才能使這些需求在電動汽車中成為可能,這樣的創新有助于推進電動汽車的推廣和普及。
