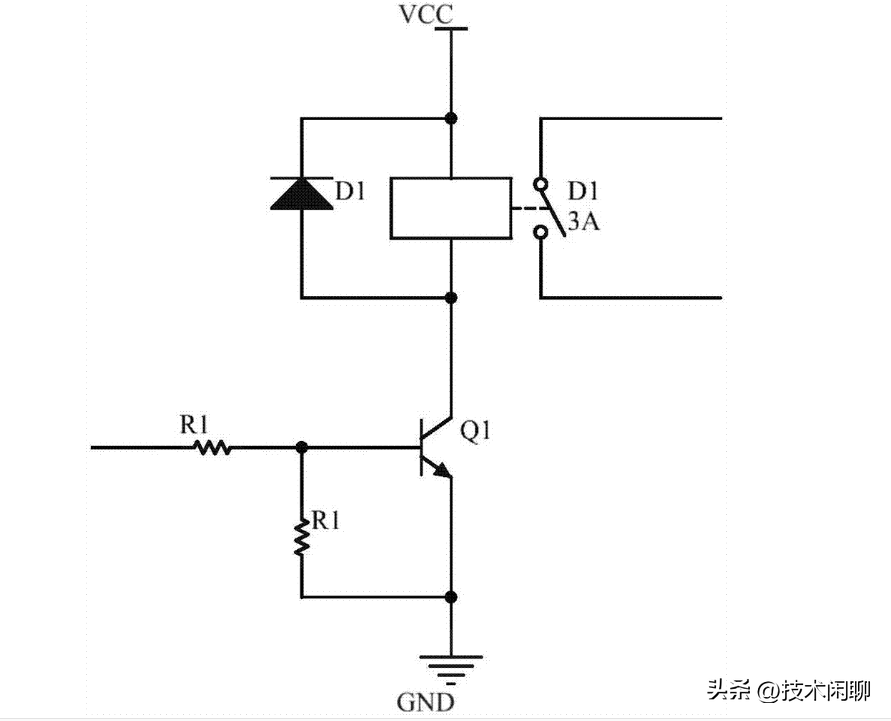

如下圖為使用一個NPN三極管驅動繼電器的電路圖，繼電器線圈會反向并聯一個二極管！其電路的原理如下：當輸入信號為高電平時，三極管導通，繼電器線圈通電，繼電器工作吸合；當輸入信號為低電平或無輸入時，三極管截止，繼電器線圈沒有電流，繼電器不吸合。
那么二極管D1在電路中到底起什么作用呢？其實該二極管為續流二極管，因?yàn)槔^電器線圈為電感，屬于感性元件，我們知道電感有個重要的特性就是電感的電流不能突變！當繼電器關閉的一瞬間，繼電器線圈會產生較大的反向電動勢！因?yàn)榫€圈斷開的一瞬間，線圈的電流不能突變，該二極管就是為了給線圈續流的！所以沒有續流二極管，反向電動勢會沖擊電源和三極管，導致三極管損壞，或者電源電壓波動較大，從而影響其他電路正常運行。
1、不加二極管時，如下圖使用示波器測量斷開時，三極管集電極的電壓，可以發現斷開的一瞬間，集電極有很高的尖峰電壓，其尖峰電壓可達2倍VCC以上！
2、加了續流二極管后，再測量，可以發現尖峰電壓消失了！這就是續流二極管的作用！
