繼電器是一種電控制器件，繼電器有很多種類，電磁繼電器是其中較為常用的一種，廣泛應用于各種自動控制系統當中，其中小中型直流電磁繼電器也應用的比較多，它是通過直流輸入來控制輸出的繼電器，多數應用于家電產品，例如電暖器、電飯煲、咖啡機等，還有自動售貨機、自動控窗等。

        二、電磁繼電器吸合電壓和釋放電壓

        繼電器參數有很多，選擇一款合適的繼電器需要考慮很多方面，例如線圈電阻，這個電阻不能過大，不然繼電器消耗的功率會上升；觸點電阻，這個電阻一般很小，只有mΩ級別，對于常閉觸點的繼電器，最好的狀態的這個觸點電阻為0，對于常開觸點繼電器，這個阻值是無窮大；

        另外還有耐溫、壽命、動作時間、釋放電壓、釋放電流、吸合電壓、吸合電流等因素都會成為選擇繼電器的依據。

        那么如何測量繼電器較為重要的參數釋放電壓和吸合電壓呢？

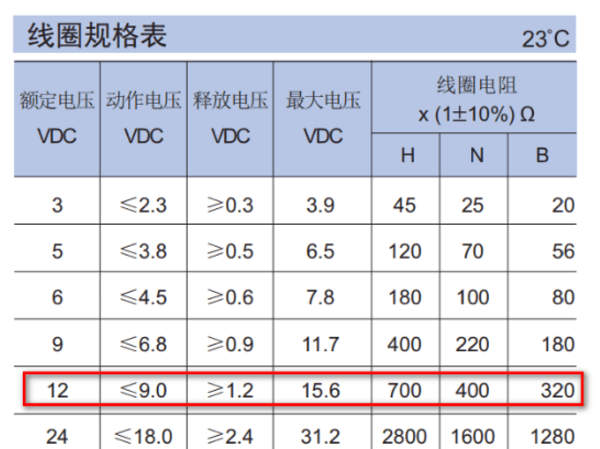

        首先來看一下什么是釋放電壓和吸合電壓，其實這是針對線圈而言，對于小型電磁繼電器，線圈額定功率一般也只有200-500mW之間，如下表，以常開觸點繼電器為例，繼電器一般都會有一個額定電壓值，這里的動作電壓其實就是吸合電壓，表示的是使得繼電器吸合的最小電壓，這個電壓不能太小，就怕誤動作，也不能過大，太大線圈功率超過額定值就會燒毀；釋放電壓就是指使得繼電器釋放的最大電壓。

        由于輸入的信號是直流電壓，那么我們可以給輸入線圈兩端通以直流電壓，可以用可調直流穩壓電源，如下圖所示，把電壓調至最低然后緩慢加大輸入電壓，當加大到一定值時候就會聽到繼電器吸合的聲音，這時候這個電壓就是繼電器吸合的最低電壓；然后逐漸降低電壓，當聽到繼電器釋放的聲音，這時候的電壓就是繼電器最大的釋放電壓。
