集微網消息，?？低暪傩蔀楹贾?022年亞運會、亞殘運會官方贊助商，將為賽事提供智能指揮、智能安防與安檢、智能交通調度等多領域的智能服務。20余年來，海康威視的產品和解決方案已服務超過155個國家和地區。
隨著人們安全意識的逐步提升，安防產品逐漸走進人們的視野。安防產品通常配設有受話器和揚聲器等聲學器件，以使用戶處于室內即可與室外的訪客進行語音通話。然而在目前的安防設備中，聲學器件一般借助螺釘安裝至產品殼體的螺柱上，組裝工作較為繁瑣，生產效率較低。
為此，?？低曈?020年6月2日申請了一項名為“安防設備”的發明專利（申請?zhí)? 202020987347.0），申請人為杭州?？低晹?shù)字技術股份有限公司。

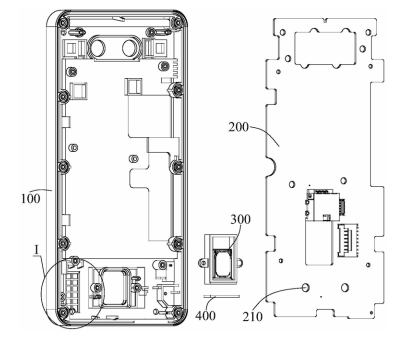

圖1 安防設備分解示意圖
圖1為安防設備的分解示意圖，包括設備殼體100、電路板200和聲學器件300。其中，設備殼體包括殼本體、第一限位部和第二限位部，三者可以采用塑料或金屬等硬質材料經一體成型形成，一方面可以進一步提升整個安防設備的生產效率，另一方面，還可以在一定程度上提升第一限位部和第二限位部與殼本體之間的連接可靠性，從而進一步提升聲學器件與設備殼體之間相對固定關系的穩定性。

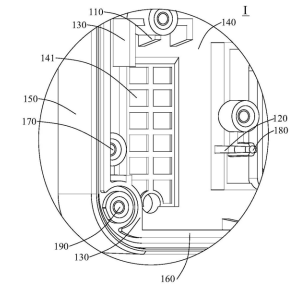

圖2 局部I的放大圖
圖2為局部I的放大圖，殼本體包括面板140和連接于面板同一側的側部和底部160，第一限位部和第二限位部固定于面板上，分別與殼本體的底部和側部相對設置。電路板設置于側部背離面板的一側，且電路板與殼本體可拆卸地固定連接。殼本體與電路板圍成安裝空間，聲學器件被安裝在安裝空間內，以借助殼本體和電路板為聲學器件等部件提供保護作用。
聲學器件與電路板電連接，使得聲學器件能夠使聲音信號和電信號相互轉換，用戶可以借助安防設備與室外的訪客進行語音通話。聲學器件能夠通過線纜或其他導電結構實現與電路板電連接的目的。聲學器件可以包括多個單功能聲學器件，如獨立設置的麥克風和揚聲器，或者為多功能的組合器件，其同時具備發聲和收音等功能。
在安裝聲學器件的過程中，通過在第一方向上，使聲學器限位于底部與第一限位部之間，在第二方向上，使聲學器件限位于側部與第二限位部之間，在第三方向上，使聲學器件限位于面板和電路板之間，第一方向?yàn)榘卜涝O(shè)備的高度方向，第二方向?yàn)閷挾确较?，第三方向?yàn)楹穸确较颍呋ハ啻怪?。由于電路板與設備殼體能夠相對固定，且第一方向、第二方向和第三方向中的任意兩者互相垂直，從而可以保證聲學器件、設備殼體和電路板之間形成可靠的相對固定關系。顯然，上述安防設備的組裝過程中，聲學器件的安裝無需借助螺釘和螺柱，僅需將聲學器件卡滯于第一限位部、第二限位部、側部和底部之間，然后將電路板安裝至設備殼體之間即可，操作簡便，能夠提升安防設備的加工效率。
簡而言之，?？低暤陌卜涝O(shè)備專利，通過利用面板、第一限位部和第二限位部限制聲學器件在三個相互垂直的方向上的位置，能夠有效解決目前安防產品的組裝工作繁瑣，生產效率低的問題。
?？低暿且砸曨l為核心的智能物聯網解決方案和大數據服務提供商，一直堅持科技創新，將在智能物聯及大數據服務領域充分發揮技術及經驗優勢，以創新科技為杭州亞運會賦能助力。
