- 攔錨錨桿：應選用雙股直徑16mm鋼絲繩錨桿，其長度一般依據系統高度按下表選定，或按該表中錨桿抗拔力要求根據地層條件計算確定。
- 工字鋼立柱：由普通工字鋼加工而成，其高度與系統高度相同，工字鋼型號，根據鋼柱高度按下表選定。
- 地腳螺栓錨桿：每個基座應選用4根由螺紋鋼筋加工而成的MP28*1000/M27*100標準化地腳螺栓錨桿。
- 基座及連接件：應選用標準化的GS-7001型基座和GS-7005型連接件。
- 鋼筋錨桿：錨桿孔徑上沿錨桿設計抗拔力不小于80KN，其余錨桿設計抗拔力不小于50KN。錨固長度應根據計算確定，且不得小于2m。鋼筋錨桿孔徑應大于直徑12mm以上;雙股鋼絲繩錨桿孔徑應大于鋼絲繩的2倍直徑10mm以上。
- 拉錨系統：
- 上拉錨繩 RX-025系統的每根鋼柱應設置單根上拉錨繩;RX-050和RX-075系統除端部鋼柱應設置單根上拉錨繩外，當鋼柱間距大于或等于7m時中部每根鋼柱應設置兩根對稱布置的人字形上拉錨繩，RX-025、RX-050和RX-075系統的上拉錨繩分別選用直徑為16mm、14mm和16mm鋼絲繩，當鋼柱間距小于7m時，中部每根鋼柱應設置單根上拉錨繩，其上拉錨繩均選用直徑力16mm的鋼絲繩，每根上拉錨繩分別各帶1個、1個、2個減壓環。
- 側拉錨繩 部鋼柱各設置一根側拉錨繩，RX-025、RX-050和RX-075系統的側拉錨繩分別選用直徑力12mm、16mm和18mm鋼絲繩。 c、中間加固拉錨繩 當單段SNS被動系統長度大于70米時，應每隔50m左右設置一人字形中間加固錨繩，當此前已有下拉錨繩時，下拉錨繩右當用中間加固錨繩對待，中間加固及下拉錨繩的直徑均與側拉錨繩相同。

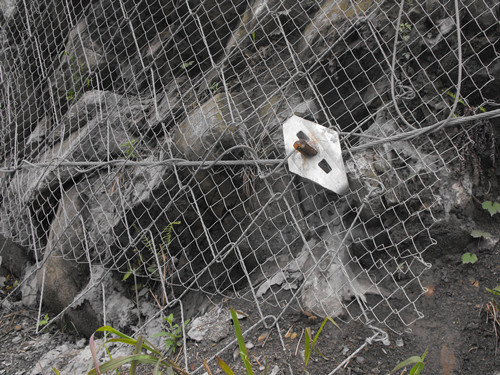

- 鋼絲繩網：
RX-025、RX-050和RX-075系統分別選用網孔大小力250mm、200mm和150mm的鋼絲繩網，網的長度一般選用5m，網的寬度與系統高度相同，但系統高度大于或是等于6m時，宜采用其它寬度的網來拼接;當系統網底線水平面的夾角大于5度時宜考慮配置相應的斜角的菱形鋼絲繩網。 - 支撐繩：支撐繩均應設置雙繩的形式的上下支撐繩，RX-025、RX-050的RX-075系統的支撐繩直徑分別為12mm、16mm的18mm鋼絲繩，且每跨內上/下支撐繩分別設置1/1、2/2、2/4個減壓環。當單段SNS被動系統的長度大于70m時，宜按單根支撐繩的跨越長度不超邊50m分段設置。
- 減壓環型號：12mm及14mm鋼絲繩應配置GS-8000減壓環，16mm及18mm鋼絲繩應配置GS-8001減壓環。GS-8000和GS-8001型減壓環的能量及收能力分別不應低于30KJ和50KJ，其啟動荷載應介于與其想連的鋼絲繩網最小破斷拉力的10%-70%，在距減壓環約40cm處應設置繩卡將兩根支撐繩合并在一起，該繩卡的緊固程度為標準緊固的30%。

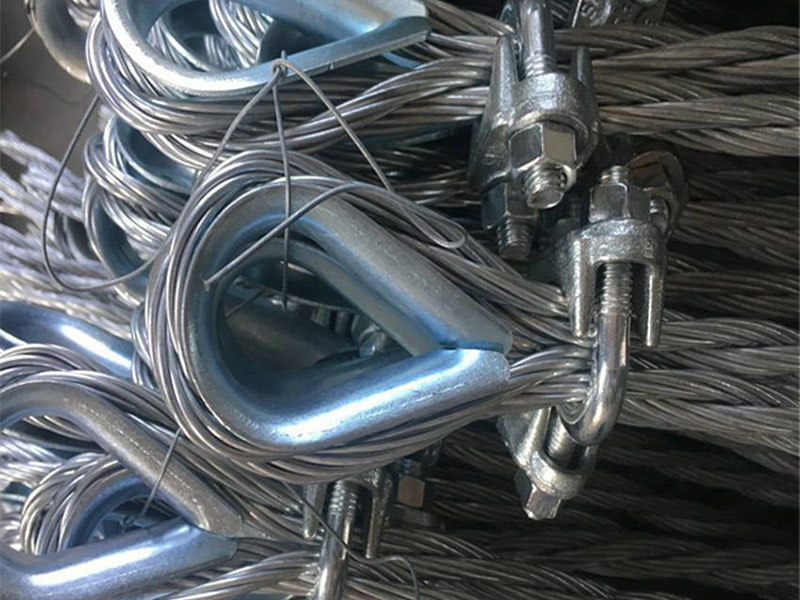

- 縫合繩：每張鋼絲繩網配置一根長度為其周長1.3倍的8mm縫合鋼絲繩。
- 鋼絲格柵：當需要攔截小塊落石時，應配置鋼絲格柵，宜選用網孔直徑為50mm*50mm的鋼絲格柵，鋼絲繩網與鋼絲格柵，鋼絲繩網與鋼絲格柵間應采用1.2mm的鐵線綁扎，綁扎間距不宜小于1米。
