金屬纏繞墊
定義
金屬帶和非金屬帶螺旋復合繞制而成的一種半金屬平墊片
特性
1、 適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。
2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。
3、密封性能優良。
4、對與墊片接觸的法蘭密封而的表面精度要求不高。
5、安裝方便，墊片預緊壓力較低。
種類
結構形式及代號：
|
形式 |
代號 |
適用的法蘭密封面 |
|
基本型 |
A |
榫槽面 |
|
帶內環型 |
B |
凹凸面 |
|
帶對中環型 |
C |
平面或凸面 |
|

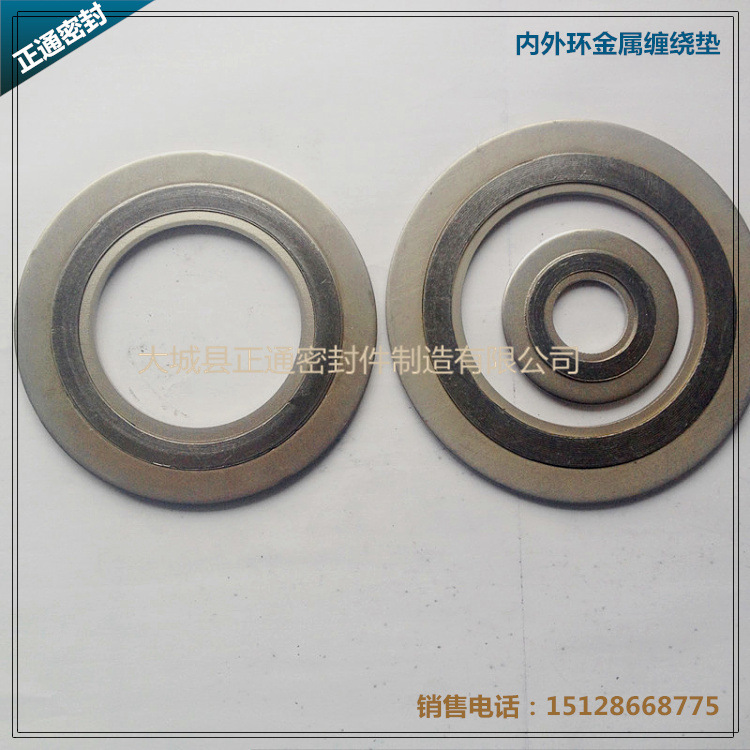

內外環型 |
D |
平面或凸面 |
材料
金屬纏繞墊片（基本型）采用碳鋼、201、304、316金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。
1.金屬帶
A.采用厚度為0.15mm~0.25mm的碳鋼、201、304、316鋼帶，特殊要求由雙方協定。
B.金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值HV≤200
2.非金屬帶
A非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為0.3-1.0mm。
B.特制石棉燒失量必須≤25%
C.非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
石墨金屬纏繞墊片使用溫度-200-850℃、適用壓力CL400-CL1500
石棉金屬纏繞墊片使用溫度-200-500℃、適用壓力CL600-CL2500
四氟金屬纏繞墊片使用溫度-200-260℃、適用壓力CL400-CL1500
常用用途
適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。
