| 加工定制 |
是
|
品牌 |
鳳凰
|
型號 |
RX20
|
| 種類 |
功率型
|
性能 |
通用
|
材料 |
玻璃釉膜
|
| 制作工藝 |
被釉線繞
|
外形 |
管形
|
允許偏差 |
±5％
|
| 溫度系數 |
PTC
|
額定功率 |
100（W）
|
功率特性 |
大功率
|

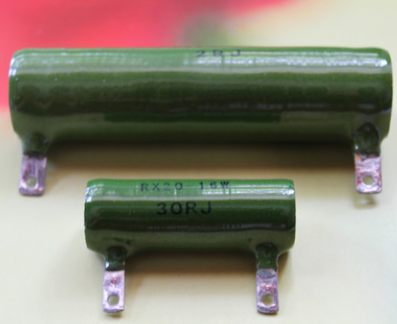

特點：RX20型功率型被釉線繞電阻器，主要用于直流或交流電路中。
外形尺寸和電特性：
|
電阻器 品 種 |
額定 |
尺寸(毫米) |
阻值范圍 |
||||||
|
W |
L |
D |
d |
H |
h |
t |
固定式 |
可調式 |
|
|
X20-(2.5) |
2.5 |
26±1.5 |
13±1.3 |
4±0.5 |
|
27 |
4.5 |
5.1~430 |
|
|
RX20-8 |
8 |
35±1.5 |
14±2 |
5.5±0.5 |
|
28.5 |
4.5 |
5.1~3.3K |
|
|
RX20-10 |
10 |
41±1.5 |
14±2 |
5.5±0.5 |
31-5 |
28.5 |
4.5 |
5.1~10K |
5.1~200 |
|
RX20-16 |
16 |
45±1.5 |
17±2 |
8±0.5 |
34-5 |
31.5 |
4.5 |
5.1~15K |
5.1~220 |
|
RX20-(20) |
20 |
51±2 |
17±2 |
8±0.5 |
34-5 |
31.5 |
4.5 |
5.1~20K |
5.1~430 |
|
RX20-25 |
25 |
51±2 |
21±2.5 |
12±0.6 |
39-5 |
35 |
4.5 |
10~24K |
10~510 |
|
RX20-(30) |
30 |
71±2.2 |
21±2.5 |
12±0.6 |
39-5 |
35 |
4.5 |
10~30K |
10~1K |
|
RX20-40 |
40 |
87±2.2 |
21±2.5 |
12±0.6 |
39-5 |
35 |
4.5 |
20~51K |
20~1.2K |
|
RX20-50 |
50 |
91±2.4 |
29±3 |
20±1.1 |
47-5 |
43 |
6 |
20~51K |
20~1.5K |
|
RX20-75 |
75 |
140±3.2 |
29±3 |
20±1.1 |
47-5 |
43 |
6 |
24~56K |
20~2K |
|
RX20-100 |
100 |
170±3.5 |
29±3 |
20±1.1 |
47-5 |
43 |
6 |
24~62K |
20~2.7K |
|
RX20-150 |
150 |
215±4 |
29±3 |
20±1.1 |
47-5 |
43 |
6 |
20~150K |
20~4.3K |
注：2.5W、20W、30W為非標準功率系列新設計的盡量不采用；
RX20型功率型被釉線繞電阻器老型號為RXYC。
