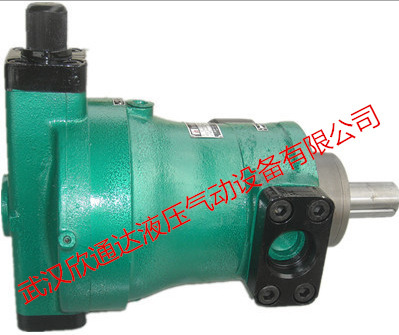

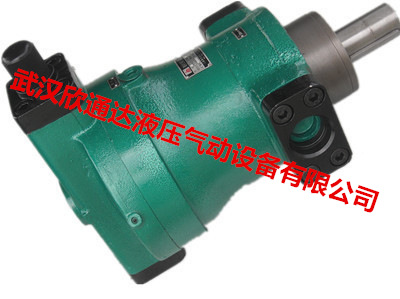

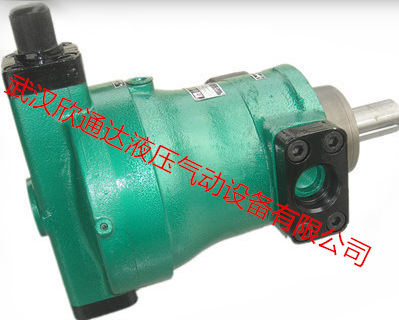

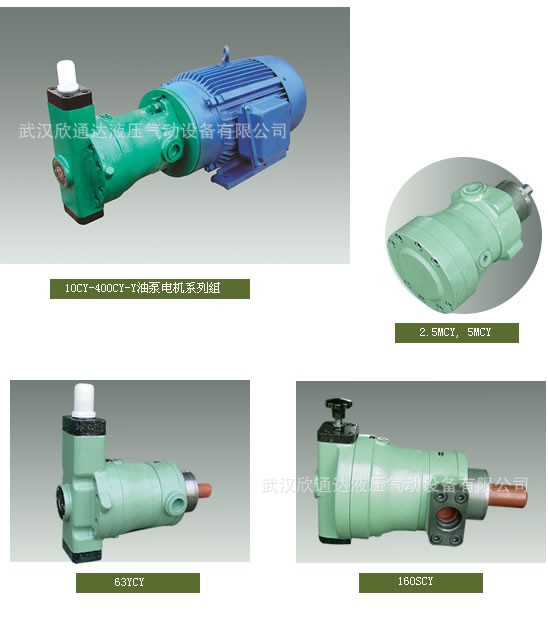

YCY14-1B斜盤式壓力補償變量柱塞泵/馬達

結構原理簡述
該種變量形式的軸向柱塞泵是靠泵本身壓力自動控制，如上圖高壓油流通過通道、(b)、（c），進入變量殼體（302）的下腔，由此經過通道 分別進入通道和，當彈簧的作用力大于由通道進入伺服活塞（309）下端環形面積的液壓推力時，則油液經（h）進入上腔，推動變量活塞（301）向下移動，使泵的流量增加。
反之，當泵的壓力克服彈簧力使伺服活塞向上動時，堵塞通道，使腔油通過而卸壓，此時變量活塞上移，泵的流量減小。
下圖表示YCY14-1B泵的變量特性曲線，其陰影表示特性調節范圍。AB的斜率是由外彈簧(307)剛度決定的，BC的斜率是由外彈簧（307）和內彈簧（306）的合成剛度決定的，CD的長短取決于限位螺釘?shù)奈恢茫ㄏ拗谱兞款^的傾斜角）。
調節變量特性時，如需按A1B1C1D1規律變化，可先將限位螺釘擰至上端，然后調節彈簧套（305）使其流量剛發生變化時的壓力與A1點的壓力相符，再調節限位螺釘，使流量不再變化時的高壓流量與D1點的流量相符，其中間壓力與流量的變化關系是預先設計好的，不需要調整，只要A1和D1兩點的流量、壓力調好了，該泵就自動地按A1B1C1特性曲線變化。
這種變量型式的特性曲線是近似地按恒功率變化。上述特性的轉換點A1和D1的參數可按以下方法計算：
例如：已知某一機器的工藝特性要求泵的最大壓力為Pmax，在Pmax時D1點的流量為Q1，泵在低壓時的流量為Qmax，則泵在A1點的壓力為：
其中：ηP1—泵在P1的總效率
ηPmax—泵在Pmax的總效率
在本系列泵中，可取ηP1/ηPmax≈1
原動機的功率選擇可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（當Q1較小時取較小值，較大時取較大值。）
