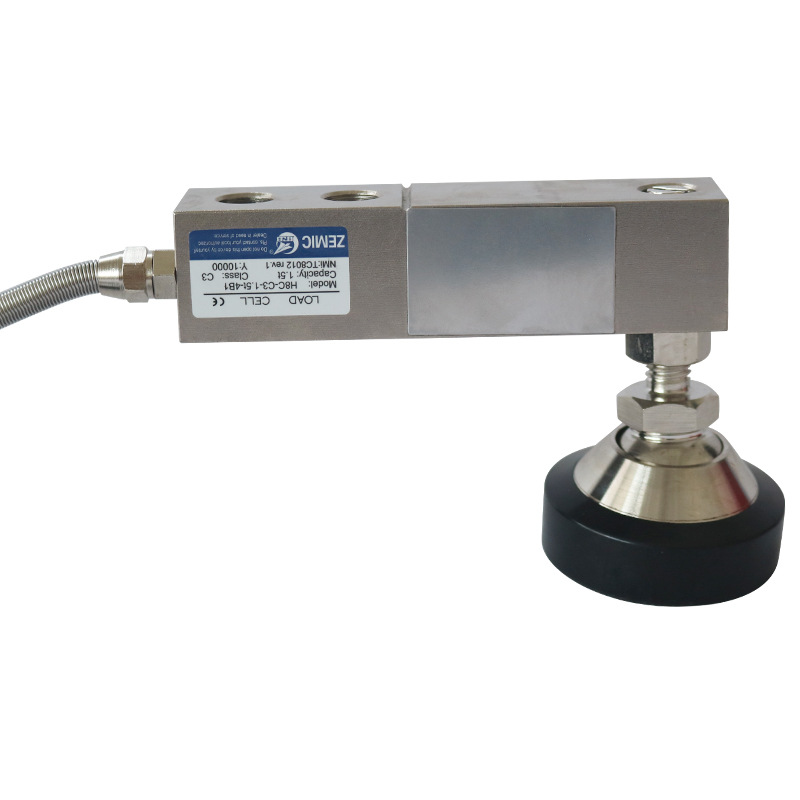

◆HM8C型稱重傳感器可滿足0.5t～5t量程范圍內的測量。
◆合金鋼材料，全密封焊接，防油、防水、耐腐蝕，可適用于各種環境。
◆單剪切梁結構設計，安裝使用方便靈活。適用于電子平臺秤、料斗秤等各類電子稱重設備。
◆安全防爆型產品，可用于惡劣環境及危險性場合。

特 性
◆量程：0.5t～5t
◆高精度
◆合金鋼材料
◆體積小巧，外型美觀

額定載荷

t

0. 5/1/1.5/2/2.5/3/5

精度

C1

C2

C3

A5M

B10M

最大檢定分度數

n max

1000

2000

3000

5000

10000

最小檢定分度值

v min

Emax/3000

Emax/5000

E max/10000

Emax/15000

Emax/10000

綜合誤差

(%FS)

≤±0.050

≤±0.030

≤±0.020

≤±0.026

≤±0.050

蠕變

(%FS/30min)

≤±0.038

≤±0.024

≤±0.016

≤±0.017

≤±0.040

溫度對輸出靈敏度的影響

(%FS/10℃)

≤±0.028

≤±0.017

≤±0.011

≤±0.013

≤±0.040

溫度對零點輸出的影響

(%FS/10℃)

≤±0.047

≤±0.023

≤±0.015

≤±0.014

≤±0.020

輸出靈敏度

(mv/v)

2.0±0.004

輸入阻抗

(Ω)

350±3.5

輸出阻抗

(Ω)

351±2

絕緣阻抗

(MΩ)

≥5000(50VDC)

零點輸出

(%FS)

1.5

溫度補償范圍

(℃)

-10～+40

允許使用溫度范圍

(℃)

-35～+70

推薦激勵電壓

(V)

5～12(DC)

最大激勵電壓

(V)

18(DC)

安全過載范圍

(%FS)

150

極限過載范圍

(%FS)

300

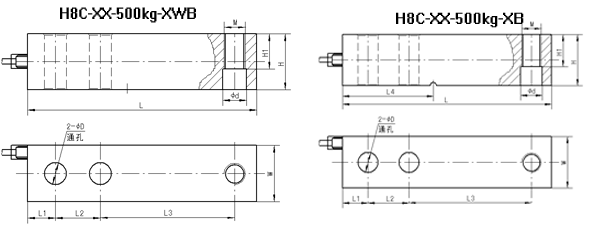

量程

L

L1

L2

L3

L4

H

H1

H2

W

D

d

M

0.5

130
(5.12)

15.8
(0.62)

25.4
(1.0)

76.2
(3.0)

53.7
(2.11)

31.8
(1.25)

15.8
(0.62)

26
1.02

31.8
(1.25)

13.5
(0.53)

13.5
(0.53)

M12

1.0

130
(5.12)

15.8
(0.62)

25.4
(1.0)

76.2
(3.0)

53.7
(2.11)

31.8
(1.25)

15.8
(0.62)

28
(1.1)

31.8
(1.25)

13.5
(0.53)

13.5
(0.53)

M12

1.5～2

130
(5.12)

15.8
(0.62)

25.4
(1.0)

76.2
(3.0)

54.2
(2.13)

31.8
(1.25)

15.8
(0.62)

/

31.8
(1.25)

13.5
(0.53)

13.5
(0.53)

M12

2.5

171.5
(6.75)

19.1
(0.75)

38.1
(1.5)

95.3
(3.45)

76.2
(3.0)

38.1
(1.5)

18.8
(0.74)

34
1.34

38.1
(1.5)

19.8
(0.78)

19.8
(0.78)

M18×1.5

3～5

171.5
(6.75)

19.1
(0.75)

38.1
(1.5)

95.3
(3.45)

77.2
(3.04)

38.1
(1.5)

18.8
(0.74)

/

38.1
(1.5)

19.8
(0.78)

19.8
(0.78)

M18×1.5
