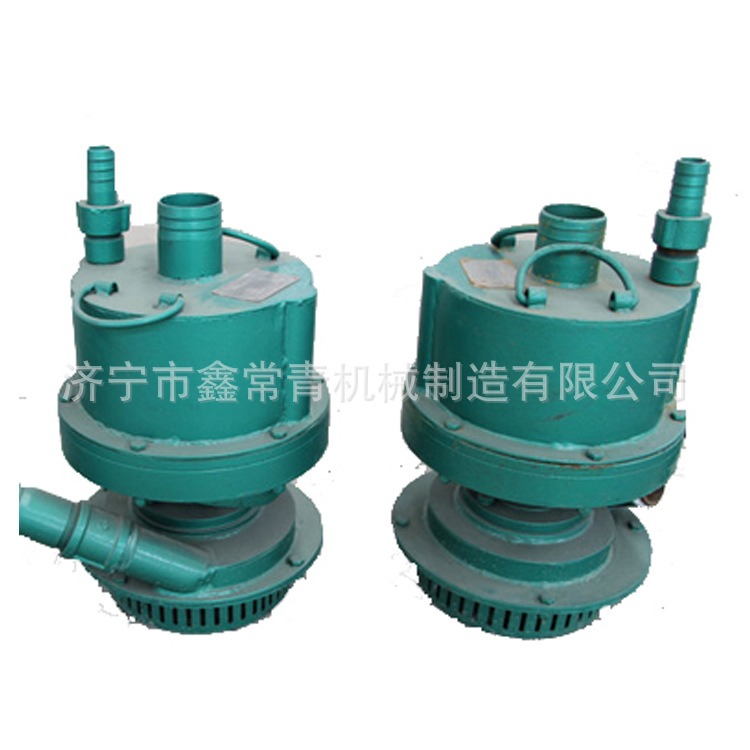

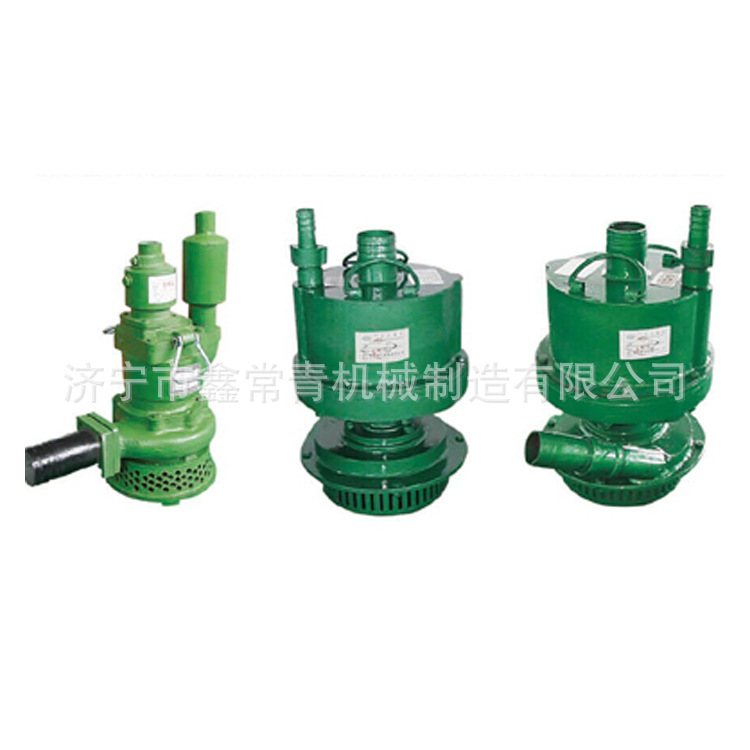

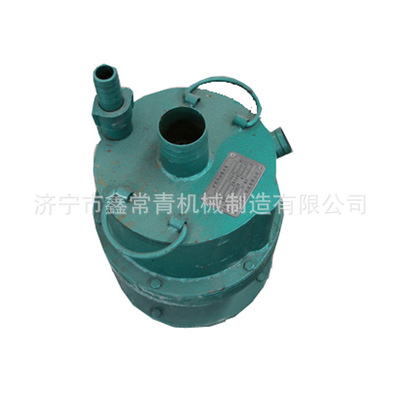

FQW型礦用風動潛水泵（原BQF.FWQB型）是我公司自行研制開發的一種新產品，本產品采用轉子與泵體同軸聯結，采用立式結構.下泵式。執行標準Q/JNAT001-2010.煤礦用風動潛水泵結構緊湊，移動·裝拆·維修方便。泵體渦道采用高效節能水力模型，葉輪特殊設計。該泵具有排污水能力強，流量大，揚程高等優點。FQW型系列水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉·泥沙顆粒的地下水，使用安全·可靠，并有效的改善現場空氣質量。

產品使用環境條件：

a)        周圍空氣中含有瓦斯和煤塵；

b)       氣壓為（04-0.7）mpa

c)       水的PH值在4-10的范圍內；

d)       水中含固體雜質的體積比不超過20%；

e)       水的密度不超過1.1*10KG/M3；

f)        工作環境溫度（5-40）

g)       型號說明： FQW20-40/W（原BQF型）

h)       FQ 礦用風動潛水泵 （代表輸送介質為污水的礦用風動潛水泵）

i)         20  額定流量20立方/H

j)         40/W     額定揚程為40M 泵型式為渦輪為閉式（水輪）

FQW型特點：FQW型（原BQF型）礦用風動潛水泵，以壓縮空氣為動力，采用離心泵結構形式。具有體積小，重量輕，結構簡單，安裝維修方便，在含有瓦斯與煤塵的礦井中使用安全可靠，是一種先進的風動排水設備。

性能參數：

水泵型號  額定流量  額定揚程 工作氣壓  耗氣量  質量  外形尺寸   出水口徑

FQW15-16   15          16        0.5      3.5-4.5    18   302*233*347    40mm

FQW10-19   10          19        0.5      3.5-4.5    17   302*233*347    40

FQW8-20   8          20       05.     3.5-4.5      17     302*233*347   40

FQW25-10  25        10        0.5    3.5-4.5      18     302*233*347      40

產品結構與工作原理：

礦用風動泵主要有泵體·氣馬達和過流三部分組成

 1 泵體部分：分上·下兩腔，中間用密封圈將氣·水隔開。密封圈采用彈簧密封，并利用氣·水的壓力，是高壓氣·水分別進入上·下兩只密封圈內壁，使其內漲，增強密封效果。

2.  氣馬達部分：由轉子·渦輪·上下氣缸·軸承等組成。以壓縮空氣為動力·沖擊渦輪推動轉子高速運轉作功。

3.  過流部分：由水輪·泵蓋·吸口·泵座等組成。
