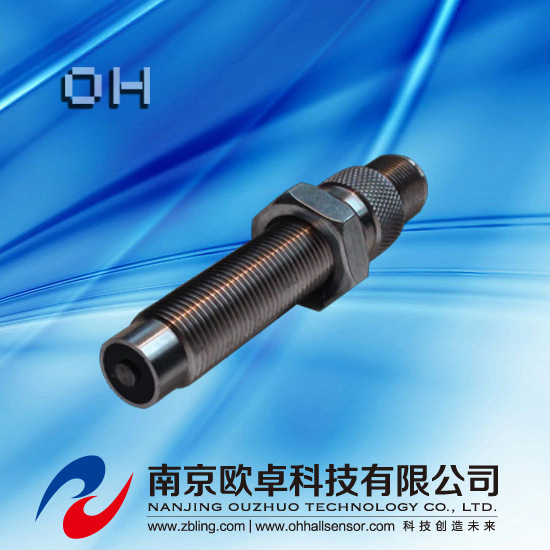

此系列轉速探頭用于發動機(如柴油機\汽油發動機\汽輪機)轉速測量, 當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，測出齒輪的轉速。可檢測齒輪、曲軸、輪輻、等轉動且有縫隙的表面,無需供電,無需控制裝置提供任何激勵電路。
技術參數
|
參數 |
OHS-01 |
OHS-02 |
|
檢測距離（敏感頭和齒輪之間垂直距離范圍） |
0.25～1.02mm |
0.25～1.02mm |
|
輸出電壓 |
1～30V正弦波信號（輸出電壓隨轉速增加而增加，輸出電壓隨氣隙增大而減小，輸出電壓波形取決于齒輪相對于敏感頭的尺寸和形狀） |
1～30V正弦波信號（輸出電壓隨轉速增加而增加，輸出電壓隨氣隙增大而減小，輸出電壓波形取決于齒輪相對于敏感頭的尺寸和形狀） |
|
齒直徑 |
≤0.51mm |
≤0.51mm |
|
直流電阻 |
200±15Ω(25℃) |
200±15Ω(25℃) |
|
輸出阻抗 |
200Ω |
200Ω |
|
輸出頻率 |
HZ=齒輪數量*齒轉速/60 |
HZ=齒輪數量*齒轉速/60 |
|
測速范圍 |
70～99999轉/分 |
70～99999轉/分 |
|
工作溫度 |
-10～+125℃ |
-10～+125℃ |
|
抗振動 |
20g |
20g |
|
直徑 |
M14(mm) |
M16 (mm) |
|
螺紋 |
5/8 inch |
1.5 (mm) |
注：可以根據您的要求訂做不同尺寸，不同檢測距離的產品。
