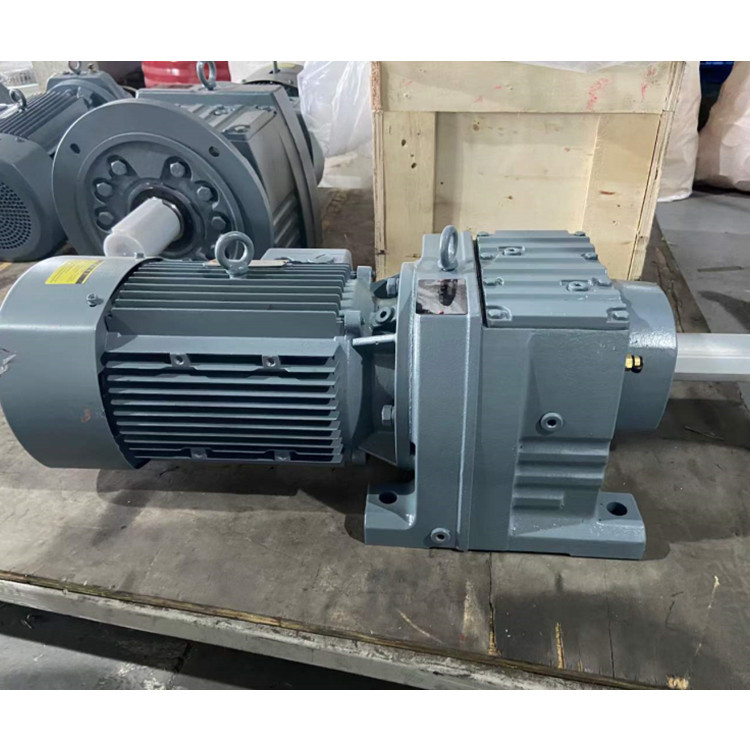

| WPO200直角減速機 B2HM19變速減速機 1、小偏置輸出，結構緊湊，利用箱體空間，二級、三級在同一箱體內。 2、采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。 3、安裝方式：底腳安裝、法蘭安裝有大小法蘭、攪拌式安裝，易于選擇。 4、實心軸輸出，平均效率是二級96%、三級94%、R/R 組合平均效率85%。 5、專為攪拌設計的RM系列能承載較大的軸向力、徑向力。 |
| 技術參數： WPO200直角減速機 B2HM19變速減速機 |
| 速比范圍：R基本型3.83～229.71，RX型1.62～6.2，R/R組合型可達到27001 扭矩范圍：R基本型85～18000 N.m，RX型20～1680 N.m 功率范圍：R基本型0.18～160 KW，RX型0.18～132 KW |
| 輸出軸：實心軸 |
| 結構形式： |
|
R：普通軸伸式底腳安裝 RF：法蘭安裝 RD:(雙軸型）底腳軸伸式安裝，軸輸入 |

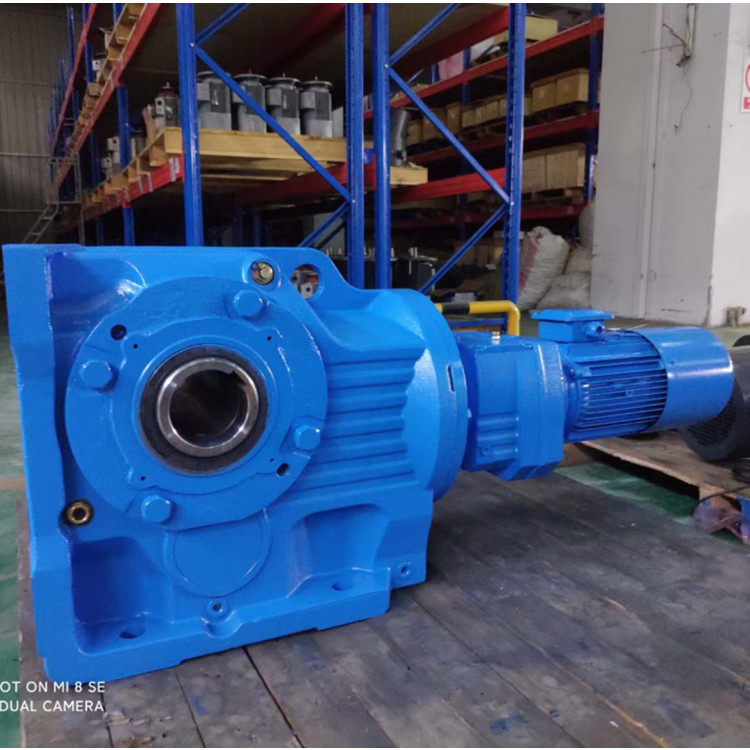

| 1、垂直輸出、結構緊湊、硬齒面?zhèn)鬟f扭矩大、高精度的齒輪保證了工作平穩、噪音低、壽命長。 2、安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。 3、輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。 4、輸出方式：空心軸輸出或實心軸輸出，平均效率為94%。 5、和R系列組合能得到更大的速比。 |
| WPO200直角減速機 B2HM19變速減速機 |
| 技術參數： |
| 速比范圍：基本型5.36～180.78，K系列/R系列組合型可達到32625 扭矩范圍：200～50000 N.m 功率范圍：0.18～200 KW |
| 輸出軸：實心軸，空心軸（平鍵，鎖緊盤，漸開線花鍵） |
| 結構形式： |
|
K-普通軸伸式、底腳安裝 KA-軸裝式（空心軸） KAZ-軸裝小法蘭式 |

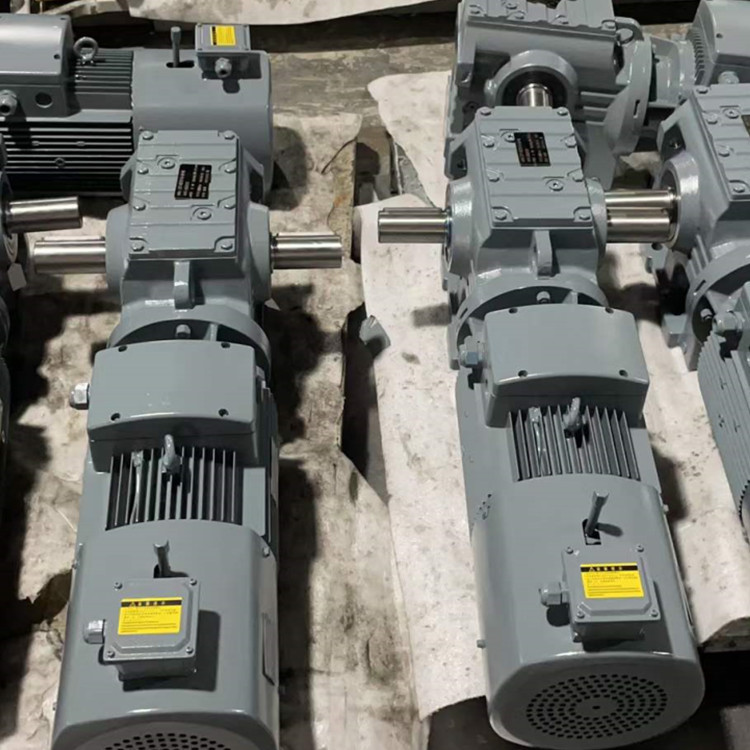

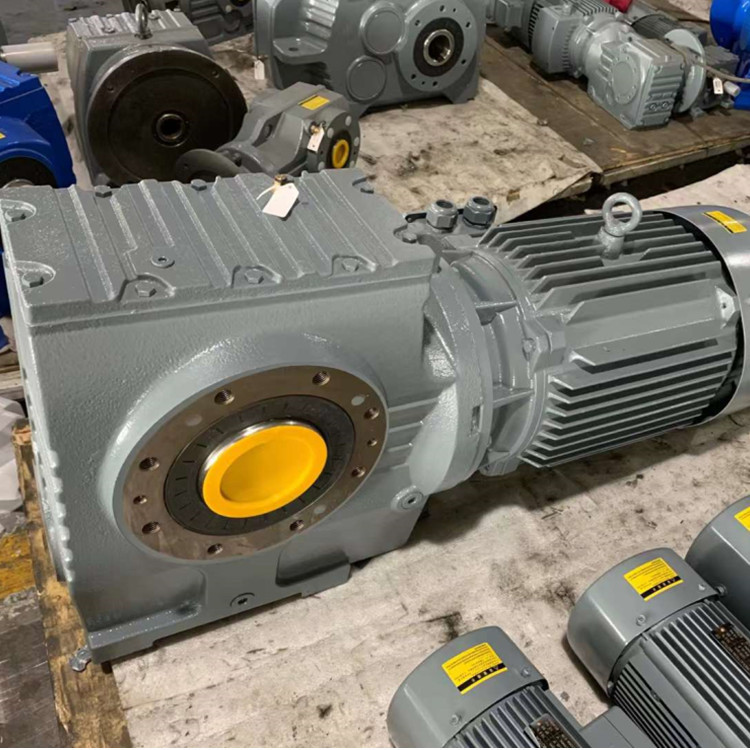

| 1、斜齒輪和蝸輪組合，結構緊湊，減速比大。 2、安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。 3、輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。 4、平均效率：減速比7.5-69.39是77% ；70.43-288是62% ；S/R組合式是57%。 5、和R系列組合能得到更大的速比。 |
 |
| 技術參數： |
| 速比范圍：基本型10.27～230.48，S系列/R系列組合型可達到8608 扭矩范圍：90～4000 N.m 功率范圍：0.18～22 KW |
| 輸出軸：實心軸，空心軸（平鍵，鎖緊盤，漸開線花鍵） |
| 、機殼：采用高鋼性FC-25鑄鐵鑄造； 2、齒輪：采用高純凈度合金鋼50CrMnTiH調質加工，經滲碳淬火處理及研磨而成； 3、主軸：采用高純凈合金鋼40Cr調質加工，具備高懸重負荷能力。 4、軸承：配備具重負荷能力的滾錐軸承； 5、油封：采用進口雙封唇片的油封，具有極高的防塵及防漏油能力。 |
|
| 特點： |

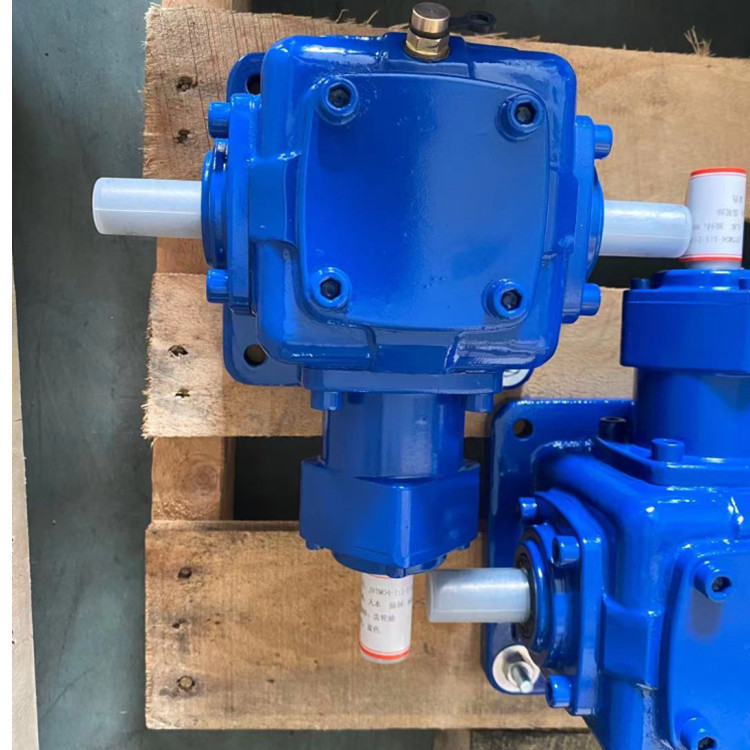

| 1、T系列螺旋傘齒輪轉向器，標準化，多品種， 速比1:1、1.5:1、2:1、3:1全部為實際傳動比。平均效率達98% 。 2、螺旋傘齒輪轉向器有單軸、雙橫軸、單縱軸、雙縱軸可選。 3、螺旋錐齒輪結構，齒輪轉向器可以正反運轉，低速或高速傳動平穩，而且噪聲低，振動小，承受力大。 4、當速比不為1：1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。 |
| 5 、可提供雙輸入軸形式。 6、可實現多出軸。 7、可采用任意安裝位置。 |
1、結構型式：
1型——絲桿作軸向移動;[絲桿移動時,分旋轉和不旋轉(F),選型時請注意區分]2型——絲桿作旋轉運動、螺母作軸向移動。
2、裝配型式：
A型——絲桿/（或螺母）向上移動; B型——絲桿/（或螺母）向下移動
3、絲桿頭部型式：
1型結構型式的絲桿頭部：Ⅰ型(圓柱型)、Ⅱ型(法蘭型)、Ⅲ型(螺紋型)、Ⅳ型(扁頭型)
2型結構型式的絲桿頭部：Ⅰ型(圓柱型)、Ⅲ型(螺紋型)
4、傳動比
WPO200直角減速機 B2HM19變速減速機
普通速比(P)、慢速比(M)，可按用戶要求定制中速比(F)
5、提升承載能力：
10kN（1噸）、25kN（2.5噸）、50kN（5噸）、100kN（10噸）、150kN（15噸）、200kN（20噸）、250kN（25噸）、350kN（35噸）、500kN（50噸）、1000kN（100噸）、1200kN（120噸）。
6、絲桿的防護：
1型結構：基本型(無防護)、防旋轉型(F)、帶防護罩(Z)、防旋轉連護罩(FZ)
2型結構：基本型(無防護)
