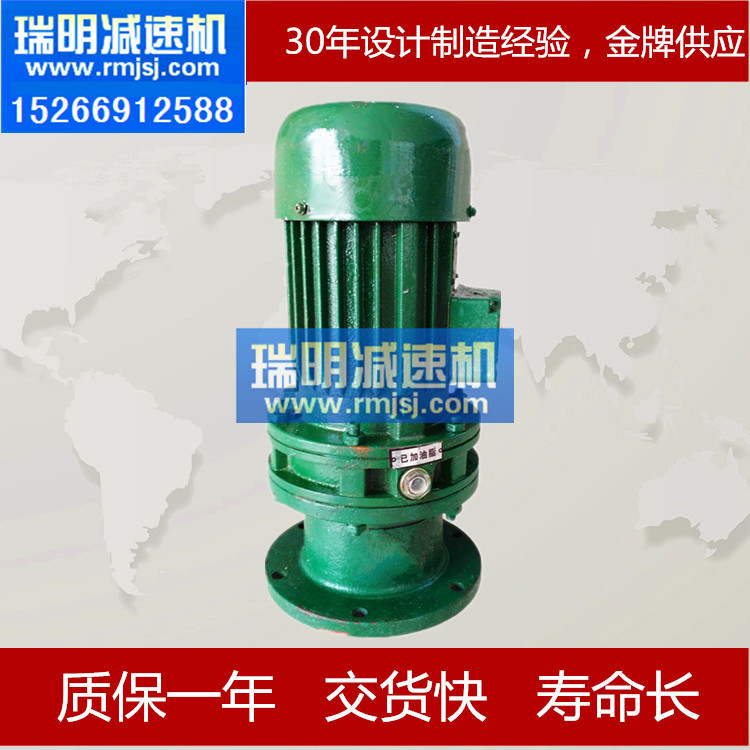

一、擺線針輪減速概述                                          德州市瑞明減速機有限公司生產的擺線針輪減速是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械，廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。
本廠生產的擺線針輪減速機質量優良、性能可靠、規格齊全、價格合理。
    行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。
二、擺線針輪減速機結構原理
在輸入軸上裝有一個錯位180o的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線針輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。
當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機構，將擺線輪的低速自運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
三、特點
1、高速比和高效率
單級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
2、結構緊湊體積小
由于采用了行星傳動原理，輸入軸與輸出軸在同一軸心上，所以結構緊湊，體積小。
3、運轉平穩噪聲低
擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲限制在最小程度。
4、使用可靠、壽命長
因主要零件采用軸承鋼壽命制造，因此機械性能好，再加上采用滾動摩擦，所以經久耐用壽命長。
5、過載能力強、耐沖擊、慣性力矩小。適用于起動頻繁和正反轉的場合。
