電控柴油機的噴油器內部結構復雜且精密，殼體內是電阻線圈和閥組件。當噴油器故障時，多是閥組件磨損導致，因為線圈與其他部件不是那么容易就會損壞，一般更換閥組件即可。

　　電控燃油噴射系統噴油器易損故障的類型

　　機械故障

　　機械故障表現為噴油器由于粘滯、堵塞、泄漏而引起機械動作失效，造成柴油機的運轉出現損壞性工況，嚴重影響汽車的正常使用。

　　機械故障原因

　　1、噴油器粘滯;是柴油機ECU發出噴油信號,噴油器的電磁線圈通電后產生磁吸力,由于針閥與閥座的間隙被殘存的粘膠物阻塞，致使驅動柱塞升起的動作發澀,達不到規定的針閥開啟速度，影響正常的噴油量。

　　噴油器發生粘滯故障后，柴油機出現怠速不穩、起動困難、加速性能變差等癥狀。

　　產生噴油器粘滯的主要原因是使用了劣質燃油。劣質燃油中的石蠟和膠質會短期內引起噴油器粘滯，造成柴油機早期故障的發生。

　　2、噴油器堵塞分為內部堵塞和外部堵塞。造成噴油器內部堵塞的原因是燃油中混入的雜質和污物堵塞噴油器內的運動間隙，使噴油器機械動作失效。造成外部堵塞的原因是噴油器外部的噴射口被積炭和污物堵塞，造成噴油器噴射工作失效。

　　噴油器發生堵塞故障后，柴油機起動困難、運轉不穩、怠速漬火、加速性能變差，甚至造成柴油機喘抖，導致機件異常磨損。由于噴油器堵塞的程度及堵塞的狀況的不同，柴油機出現早期故障的癥狀也不同。

　　3、噴油器泄漏分為內部泄漏和外部泄漏。造成噴油器內部泄漏的原因是噴油器在使用中早期磨損，造成噴油器在壓力油路的施壓狀態下，不斷向進氣支管內泄漏燃油。外部泄漏的泄漏部位在噴油器和壓力油管連接處，燃油泄漏在進氣支管外部,燃油滴在氣缸體上,遇熱后在柴油機罩內蒸發，一旦出現電路漏電火花，將引起火災。

　　當噴油器發生內部泄漏后，柴油機耗油量明顯增加，而且柴油機動力性變差，排氣中HC值增高。另外,噴油器內部泄漏會造成噴射霧化不好,引起柴油機運轉不平穩，混合氣燃燒不完全，排氣冒黑煙。噴油器外部泄漏后，柴油機起動困難、怠速熄火、動力性下降、耗油量猛增、運轉喘抖且加速困難。

　　電路故障

　　噴油器自身的電路故障主要表現在電磁線圈上，可歸納為線圈斷路、線圈短路和線圈老化。

　　1、噴油器的電磁線圈斷路使燃油噴射中斷，造成柴油機無法運轉。造成線圈斷路的原因主要是維修中盲目改動線路,造成接線錯誤，而將線圈絕緣層燒壞。另外，在清洗噴油器的維護中,由于操作者不熟悉電磁線圈電阻值;錯誤地將低阻值噴油器直接接到蓄電池電源上，導致線圈載流量超過限值;發熱燒蝕線圈絕緣層，嚴重的甚至燒斷線圈的導線。

　　2、電磁線圈短路是指噴油器電磁線圈正常出現的脈沖控制電流未經規定線路流動，而通過千條短捷的線路流動。噴油器電磁線圈的連接是由一個雙位導線連接器連接線圈首尾。導線連接器送出的兩根引線，—根接車輛蓄電池電源正極，另一根經過柴油機ECU后，接入控制噴油器電磁線圈的搭鐵回路。

　　噴油器電磁線圈發生短路故障，即未經柴油機ECU而直接搭鐵。短路故障發生后，只要接通點火開關,噴油器就一直噴油。在起動柴油機時，由于油量過多，造成火花塞被淹而無法起動。即使柴油機勉強能起動,柴油機運轉工況也異常惡化,燃油消耗量過高，混合氣過濃，產生爆燃而引起柴油機喘抖，造成機械磨損加劇。另外，過量的燃油還會在排氣中燃燒，廢氣排放超標，嚴重冒黑煙，HC值極高，甚至損壞三元催化轉化器。產生噴油器電磁線圈短路的主要原因是維修中接線錯誤或?qū)Ь€連接器周圍臟污嚴重。

　　3、噴油器的電磁線圈老化是指線圈阻抗值增加，造成脈沖控制電流在老化的線圈上受阻，導致線圈產生的電磁吸力不足，影響噴油器的燃油噴射效果。當線圈老化后，柴油機起動困難、怠速不穩、加速性能變差。通常老化屬于自然規律，電磁線圈也如此，但是短期內電磁線圈發生老化則大多是由異常原因所致。導致線圈老化的異常原因是噴射系統中的脈沖電流控制值偏高，電流過大而引起發熱，使線圈過早出現老化，其故障根源是柴油機電控系統工作狀態失常。

　　愛夫卡作為一家全球柴油診斷領導品牌，一直聚焦用戶需求，自主研發的專業柴油診斷設備 F7S-D PRO，就是一款憑借商用車領域卓越的技術積累，結合終端商用車維修保養的具體場景，推出的商用車診斷儀，為柴油車輛診斷提供更為便捷、準確、高效的診斷工具。

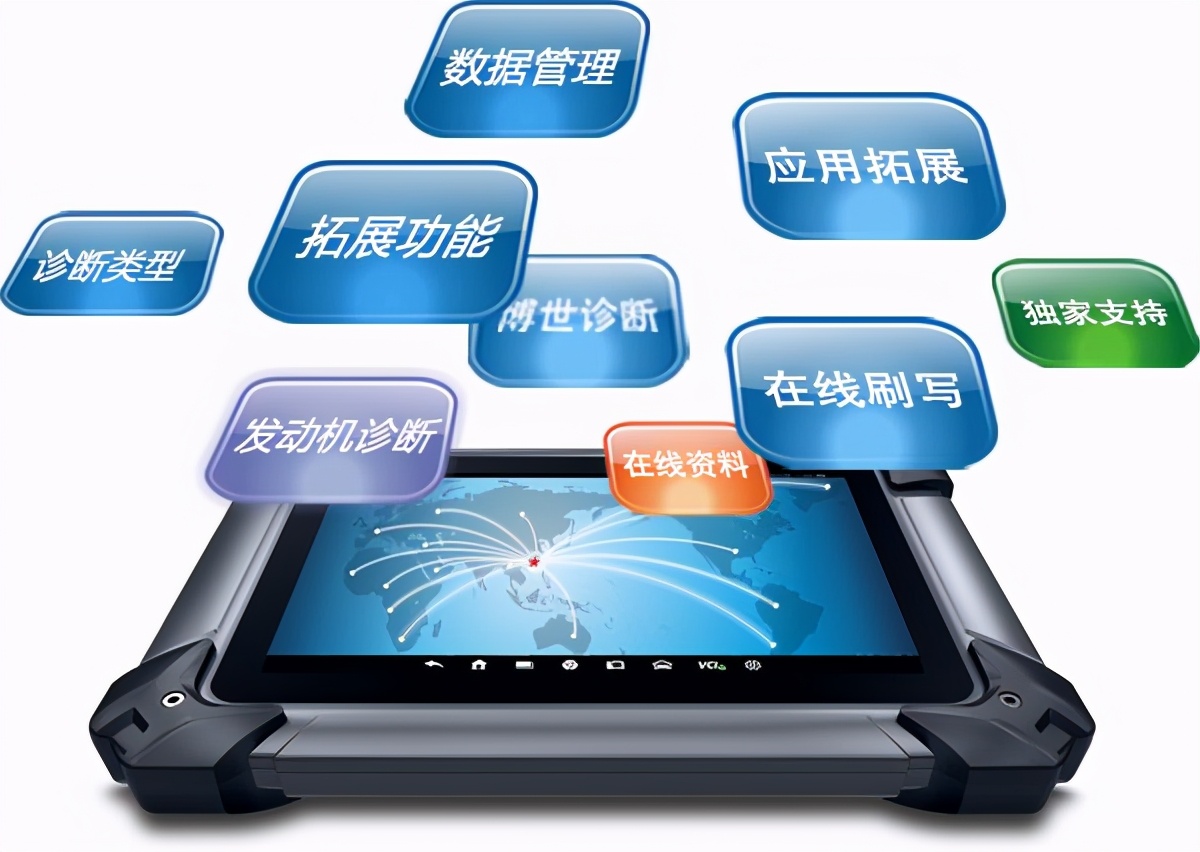

F7S-D PRO商用車診斷儀

柴油修車好助手

高級功能全面支持國六

　　診斷類型：覆蓋國內外98%以上柴油電噴、天然氣商用車，以及柴油皮卡、輕卡、SUV等，并支持工程機械、農用機械、電控發電機組，后處理診斷等。

　　拓展功能：車輛儀表測試，CAN節點篩查，OBD針腳電壓自動顯示，DPF再生，氮氧傳感器檢測，天然氣刷寫，標定功能，ECU刷寫，信號模擬發生器，OR碼編寫，空氣制動監控等。

　　數據管理：數據管理更穩定，通過數據遷移，數據回放，數據共享等方式，快速便捷地解決維修中的數據流，數據包難題。

　　在線資料：海量的在線資料和維修案例、操作視頻、電路圖等資料，方便在線查詢，提升維修技術。

　　應用拓展：出廠標配信號模擬發生器和汽車專用內窺鏡，使維修更精準，更專業。

　　在線刷寫：數據包瀏覽/支持多格式數據包刷寫/添加上萬個數據包，刷寫更智能化。

　　獨家支持：國內獨家支持馬牌單體泵的讀數據包功能和刷寫。

　　發動機診斷：康明斯/濰柴/錫柴/玉柴/全柴等達原廠功能。
