公司基本資料信息
|
|||||||||||||||||||||||||
| 訂貨號 |
4AB02-20B
|
往復單元 |
活塞泵
|
貨號 |
4AB02-20B
|
| 品牌 |
STK思特克
|
型號 |
4AB02-20B
|
材質 |
不銹鋼
|
| 驅動方式 |
氣動
|
性能 |
高壓
|
用途 |
增壓泵
|
| 輸送介質 |
氣體/空氣
|
葉輪數目 |
單級
|
泵軸位置 |
邊立式
|
| 葉輪結構 |
封閉式葉輪
|
葉輪吸入方式 |
單吸式
|
是否跨境出口專供貨源 |
否
|
產品詳情：
工作原理：
STK-4AB02空氣增壓泵是以壓縮空氣為動力源的一種往復式活塞泵，是同時利用二個活塞面積的1Pa壓力氣體驅動轉換為一個活塞面積的2Pa壓力氣體，增壓比為2倍。
技術參數： Pa=驅動氣壓 Pi=輸入氣壓 Po=輸出氣壓
| 型號 | 增壓比 |
最小氣體 入口壓力 Pi（Bar） |
最大允許 出口壓力 Po（Bar） |
氣體出口壓 力計算公式 Po= |
氣體入口 IN |
氣體出口 OUT |
Max流量標準 升每分鐘 NL/Min |
| AB02 | 2：1 | 1 | 16.6 | 2Pa | PT3/8" | PT3/8" | 513@Pi=7 |
| AB03 | 3:1 | 1 | 24.9 | 3Pa | PT3/8" | PT3/8" | 420@Pi=7 |
| 4AB02 | 2:1 | 1 | 16.6 | 2Pa | PT1/2" | PT1/2" | 1450@Pi=7 |
| AB04 | 4:1 | 1.7 | 33.2 | 4Pa | PT3/8" | PT3/8" | 382@Pi=7 |
| AB05T | 5:1 | 1.7 | 41.5 | 4Pa+Pi | PT1/2" | PT1/2" | 710@Pi=7 |
| AB07 | 7:1 | 3.4 | 58.1 | 7Pa | PT3/8" | PT3/8" | 274@Pi=7 |
| AB08T | 8:1 | 3.4 | 66.1 | 7Pa+Pi | PT3/8" | PT3/8" | 482@Pi=7 |
| AB10 | 10:1 | 3.4 | 83 | 10Pa | PT3/8" | PT3/8" | 225@Pi=7 |
| AB15 | 15:1 | 8.1 | 124.5 | 15Pa | PT3/8" | PT3/8" | 185@Pi=7 |
基于驅動氣壓7Bar時，耗氣量0.7M³/min
@代表在某種條件下，示例：100@Pi=7，表示在輸入壓力7Bar的情況下，流量100NL/min。

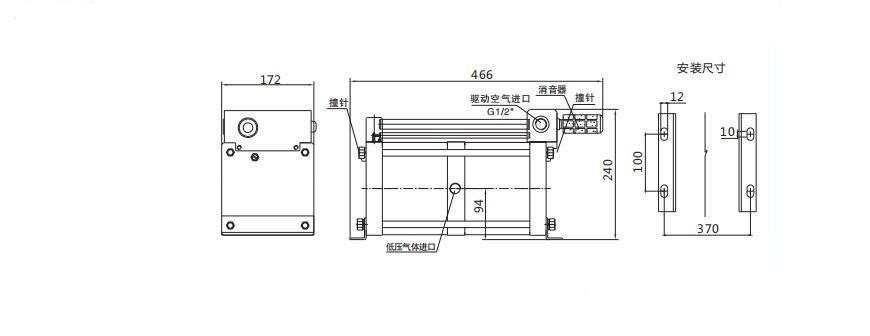

4AB02安裝尺寸及外形圖：

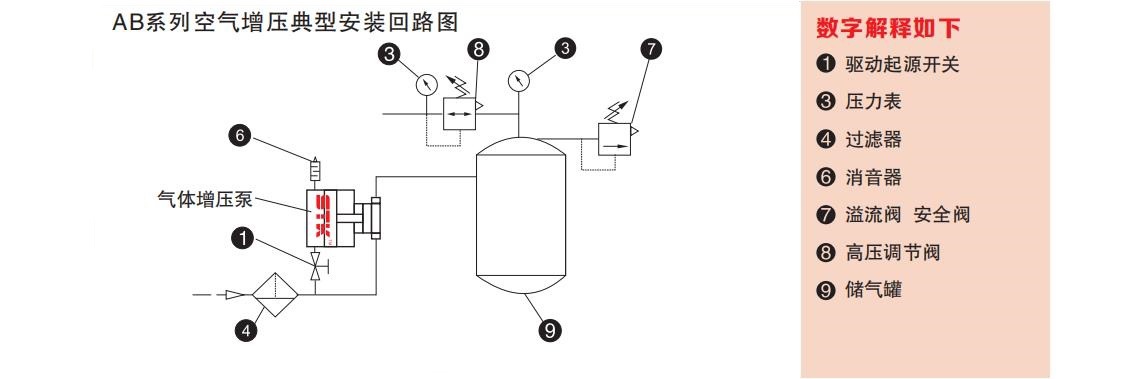

AB系列典型安裝外形圖：
行業應用：
