| 產地 |
中國廣東省東莞市 |
是否進口 |
否 |
訂貨號 |
JH-017側按輕觸 |
| 品牌 |
俊嘉輕觸開關 |
型號 |
JH-017 |
最高電壓 |
12（V） |
| 額定發熱電流 |
0.5（A） |
用途 |
電器制造，玩具生產，電子產品 |
產品認證 |
ROHS |
| 物料編號 |
JH-017側按帶固定柱 |
加工定制 |
是 |
貨號 |
JH-017 |

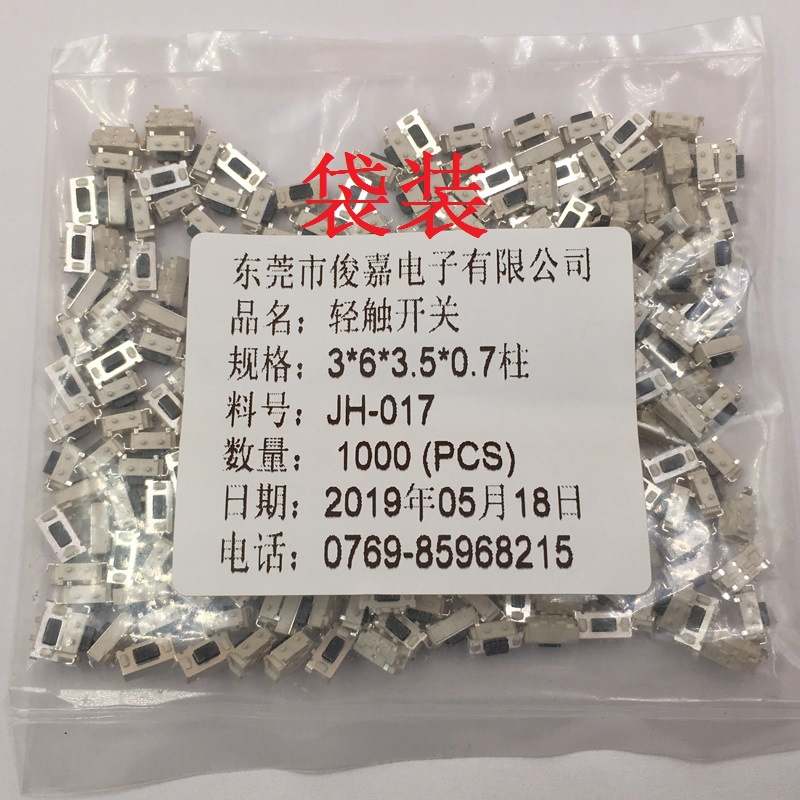

以上產品單價包裝為：袋裝。如需編帶盤裝，需另加包裝費用。

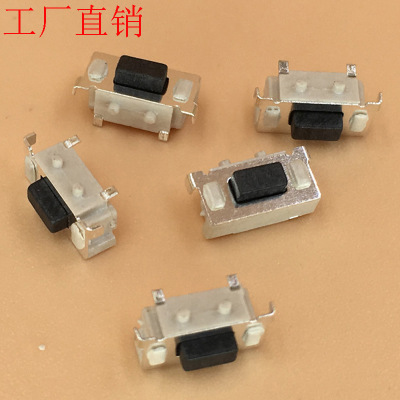

產品介紹
-
- 產品信息
- 名稱： 輕觸開關
- 品牌： 俊嘉電子
- 貨號：JH-017
- 顏色： 黑色，白色
- 產品特點
-
輕觸開關又叫按鍵開關，最早出現在日本[稱之為：敏感型開關]使用時以滿足操作力的條件向開關操作方向施壓開關功能閉合接通，當撤銷壓力時開關即斷開，其內部結構是靠金屬彈片受力變化來實現通斷的。
輕觸開關由：嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜(如圖）。
輕觸開關有接觸電阻荷小、精確的操作力誤差、規格多樣化等方面的優勢，在電子設備及白色家電等方面得到廣泛的應用如：影音產品、數碼產品、遙控器、通訊產品、家用電器、安防產品、玩具、電腦產品、醫療器材、驗鈔筆、雷射筆按鍵等等。因?yàn)檩p觸開關對環境的條件（施壓力小于2倍的彈力/環境溫濕度條件以及電氣性能）大型設備及高負荷的按鈕都使用導電橡膠或鍋?zhàn)虚_關五金彈片直接來代替，比如醫療器材、電視機遙控器等。
關于五腳輕觸開關的腳位問題：兩個引腳為一組，向開關體正確施壓時四個引腳相導通，第五個引腳為接地作用。
輕觸開關是隨著電子技術發展的要求而開發的第四代開關產品，最早的體積為12mmx12mm，8mm又8mm兩種，現在為6mm欠6om。產品結構有立式、臥式和臥式帶地端三種，現在又有組合式(3M、4M、SM、6M、SM)和電位器輕觸開關組合兩類，滿足國內各種電子產品要求。安裝尺寸有6.smm火4.5mm，5.5mm又4mm和6mm又4mm三種。國外已有4.5mm又4.5mm小型輕觸開關和片式輕觸開關，片式輕觸開關適合于表面組裝。目前使用導電橡膠開關也很普及 。
現在已有第五代開關—薄膜開關，功能與輕觸開關相同，主要用于電子儀器和數控機床，但電阻大、手感差。為了克服手感差的現象，也有在薄膜開關內不是用銀層做接觸點，而是裝上接觸簧片。

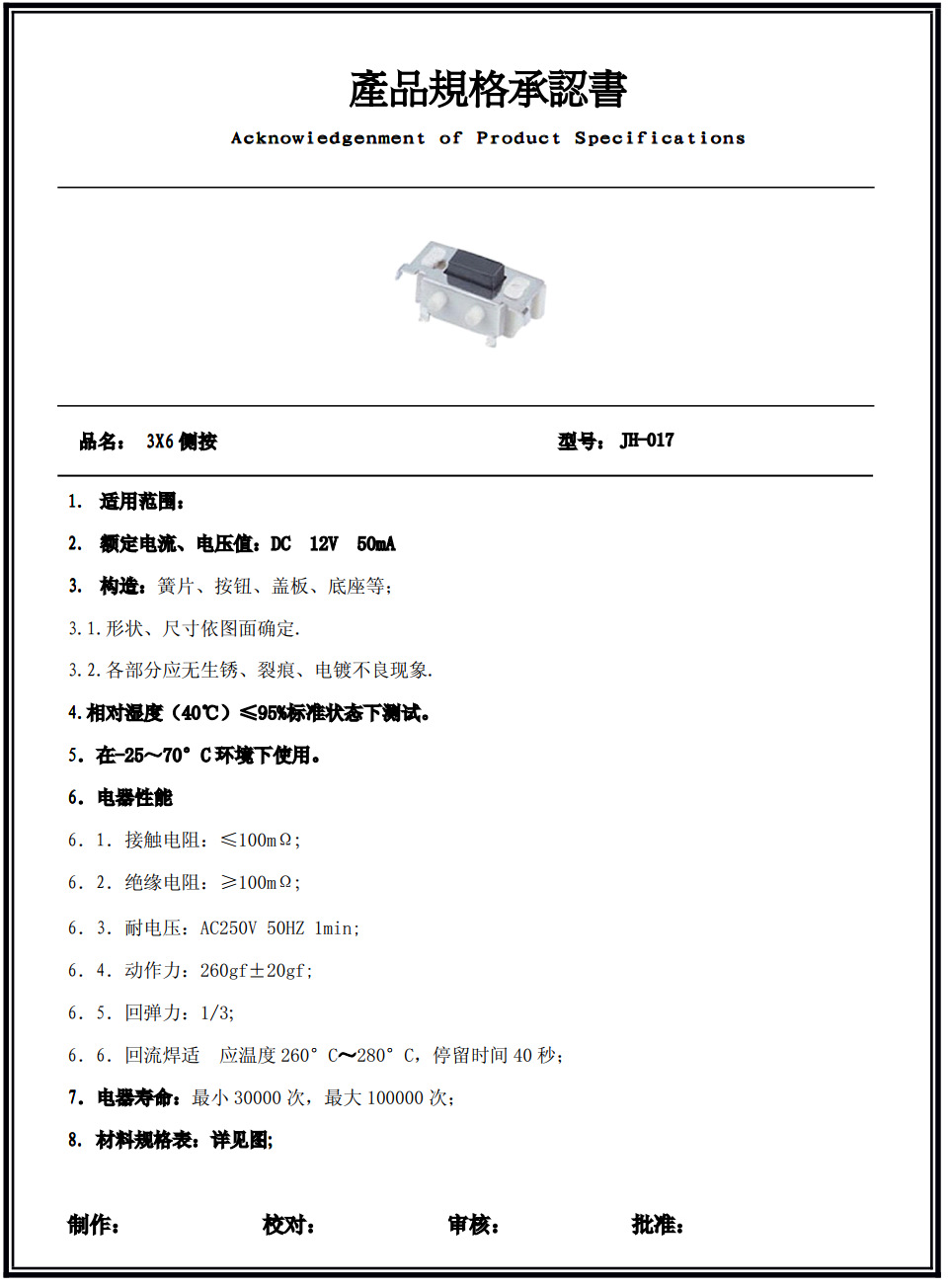

產品技術指標：
使用溫度范圍 -10-60 oC 耐壓 AC250V(50Hz)/min
額定負荷 DC 12V 0.5A 動作力 100-300gf
接觸電阻 <30mΩ 壽命 <100000次
絕緣電阻 >100MΩ 注:1.高度L尺寸可按用戶要求任意選擇;2.頭部開關分O和口.

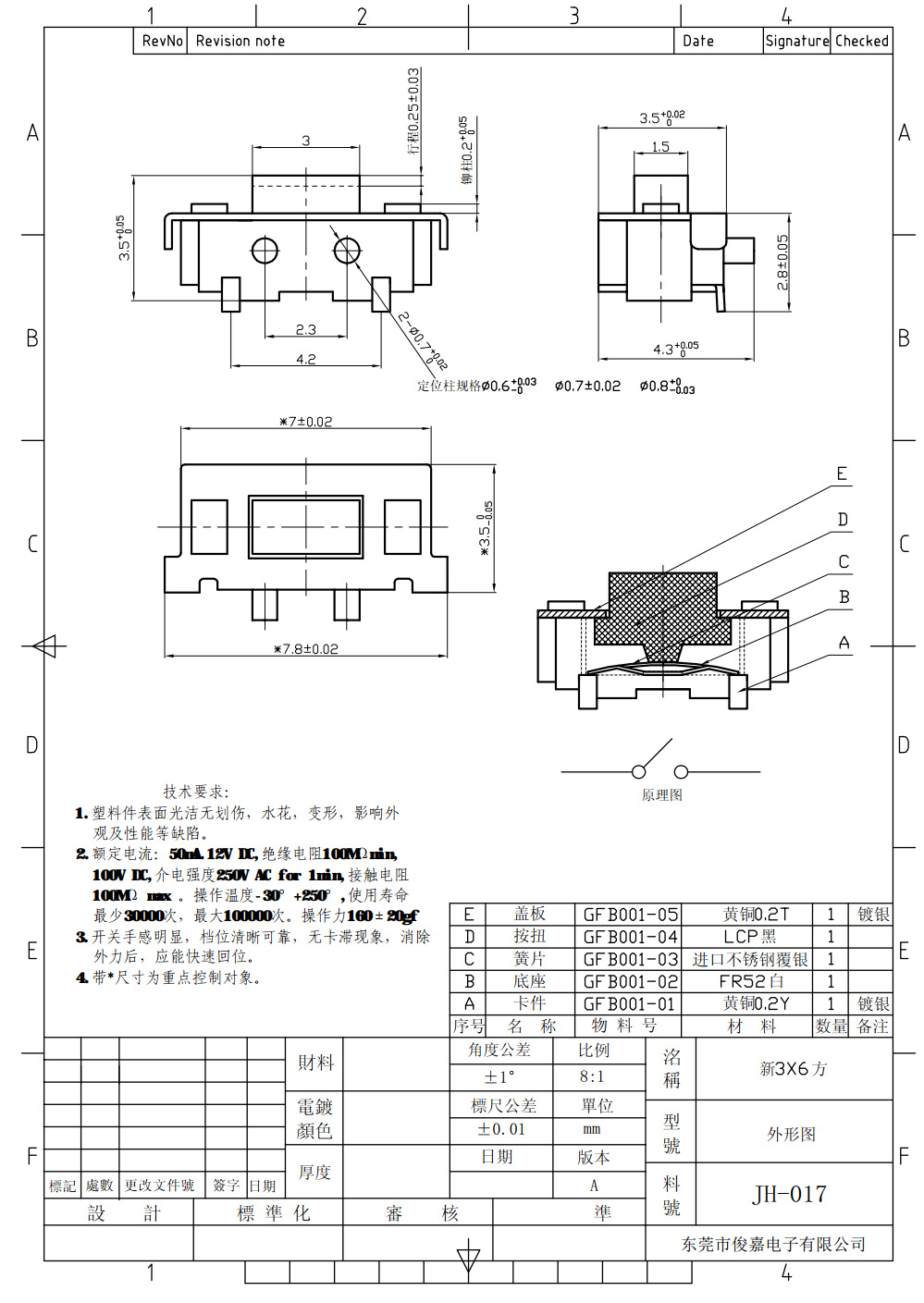

產品規格尺寸圖

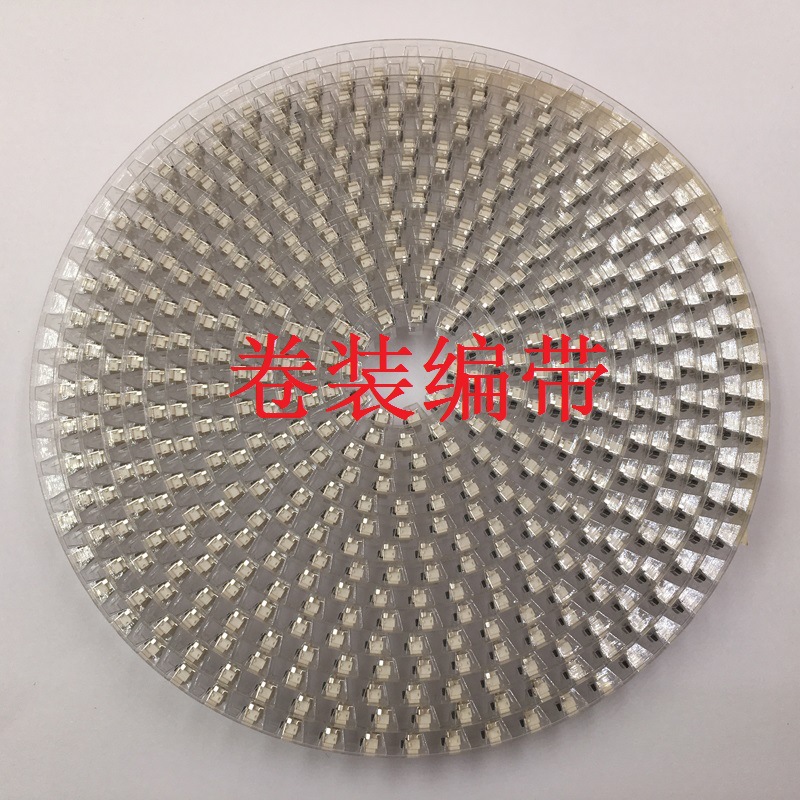

卷帶SMT貼片封裝編帶包裝需要加包裝費用，詳細費用請咨詢客服人員。
產品封裝種類：
輕觸開關有三種封裝：散裝人工插件、SMT貼片封裝、DIP插件編帶封裝。
規格分類：
輕觸開關主要規格有：環保耐高溫 貼片式 插件式 側插式 大/中/小龜型輕觸開關 2*4輕觸開關 3*3輕觸開關 3.7*3.7*0.35進品輕觸開關 4*4*1.5/1.6/17mm輕觸開關 3*6*4.3/5.0mm汽車輕觸開關 4*6*2.6輕觸開關 4.5*4.5*3.8/4.8/5/0/6/7/8/9貼片輕觸開關 插件式輕觸開關 邊三解輕觸開關 6*6*4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm輕觸開關 貼片輕觸開關 插件輕觸開關 6.2*6.2*2.5/2.7/3.1/3.4輕觸開關 12*12*4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm輕觸開關 6*6系列防水輕觸開關 8*8系列防水輕觸開關 10*10系列防水輕觸開關 12*12系列防水輕觸開
應用注意事項：
-
給輕觸開關端子進行焊接時，如果在端子上施加負荷，因條件不同會有松動，變形及電特性劣化的可能，請?jiān)谑褂脮r(shí)注意。
-
使用通孔印刷電路板及推薦以外的電路板時, 由于熱應力的影響會發生變化，所以請事先就焊接條件進行充分的確認。
-
進行兩次焊接時，請?jiān)诘谝淮魏附硬糠只謴?fù)到常溫之后再進行。連續加熱可能使外圍部變形，端子的松動，脫落及電特性降低。
-
關于焊接的條件設定，需要確認實際批量生產條件。
-
產品以直流的電阻負載為前提設計制造的。使用其它負荷[感應性負荷,電容性負荷]時，請另行確認。
-
印刷電路板安裝孔及模式，請參照產品圖中記載的推薦尺寸。
-
開關請用于直接由人操作按開關的結構。請不要用于機械性的檢測功能。
-
輕觸開關操作時，如果施加規定以上的負荷，開關將有被損壞的可能。請注意不要在開關上施加規定以上的力。
-
請避免從側面按操作部的用法。
-
對于平軸桿型，盡量按下開關中心部。對于鉸鏈結構，按下時軸桿按動位置將移動，請?zhí)貏e注意。
-
開關安裝后，因其他零部件的粘結劑硬化等通過蓄熱硬化爐時，請與專業人士聯系。
-
如果使用開關的整機的周圍材料產生腐蝕性氣體，將有可能造成接觸不良等現象，所以請事先進行充分的確認。
-
碳接觸點具有因推壓負荷接觸電阻發生變化的特性。用于電壓分壓回路等時，請?jiān)诔浞执_認之后使用。
-
關于密閉型以外的型號，對異物的侵入，請充分注意。
