委員會審定有關標準，為與國際標準接軌定名，簡稱為"插裝閥"。一個二通插裝閥通常是由插
入元件、先導元件、控制蓋板和插裝塊體4個部分組成的。插入元件是二通插裝閥的主級或稱
功率元件，插裝在閥體或集成塊中，通過它的開啟、關閉動作和開啟量大小來控制液流的通斷
或壓力的高低、流量的大小，以實現對液壓執行機構的方向、壓力和速度的控制。插入元件的
工作狀態
先導控制閥為普通方向閥或壓力閥或流量閥。
它主要由閥芯4、閥套2和彈簧3等組成，1為控制蓋板，有控制口C與錐閥單元的上腔相通。
將此錐閥單元插入有兩個通道A、B(主油路)的閥體5中，控制蓋板對錐閥單元的啟閉起控制作
用。錐閥單元上配置不同的蓋板就可以實現各種不同的工作機能。
若干個不同工作機能的錐閥單元組裝在一個閥體內，實現集成化，就可組成所需的液壓回路和
系統，Ac=Aa+Ab，若不考慮錐閥的質量、液動力和摩擦力等的影響，閥口關閉，油口A、B不通
，閥口打開，油路A、B接通，改變控制口C的油液壓力Pc可以控制A、B油口的通斷。
優點
1)通流能力大，特別適用于大流量的場合。
2)閥芯動作靈敏、抗堵塞能力強。
3)密封性好，泄漏小，油液流經閥口壓力損失小。
4)結構簡單，易于實現標準化。

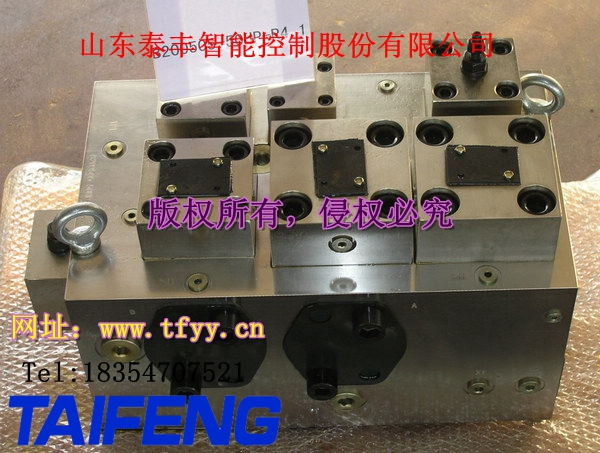

山東泰豐液壓股份有限公司生產的二通插裝閥系列產品，品種繁多，規格齊全：從Dg16到
Dg160通徑均可批量生產，流量范圍為：63 L/min-15000L/min.
泰豐生產的二通插裝閥可供客戶選擇的型號有
1.XNB32-63CV 63T差動
2.YN32-100FCV不帶快速缸，下腔Dg10
3.YN32-100FXCV
4.YN32-100GSCV帶快速缸，下腔Dg10
5.YN32-100FBCV不帶頂出缸
6.YN32-100GSBCV不帶頂出缸
7.YT32-100RCV不帶頂出缸
8.YX32-100DCV不帶快速缸，下腔Dg20
9.YZ32-100BCV差動不帶頂出缸
10.YZ32-100CV-00R二通插裝閥
11.YH32-200TCV二通插裝閥
12.XP2CEF-315CV-00b Dg16/25變徑
13.YN32-315HGCV均為Dg25
14.YN32-315HGLBCV不帶頂出缸，均為Dg25
15.YJ32-315GLCV均為Dg25，下腔帶支撐
16.YT32-315BCV Dg16/25變徑，不帶頂出缸
17.YT32-500CV-SB雙泵，不帶支撐
18.YT32-500CV-DB單泵，不帶支撐
19.YT32-500BCV-SB雙泵，均為Dg25，不帶支撐，不帶頂出缸
20.YT32-500BCV-DB單泵，均為Dg25，不帶支撐，不帶頂出缸
21.YTD32-500DCV雙泵，均為Dg25，帶支撐
22.YN32-500HECV均為Dg25，雙泵，一泵單獨泄壓
21.YTD32-500DCV雙泵，均為Dg25，帶支撐
22.YW32-500CV單泵，均為Dg25，帶支撐
23.YN32-500HECV均為Dg25，雙泵，一泵單獨泄壓
24.YN32-500HEBCV 500HE不帶頂出缸
25.YN32-1250ECV均為Dg32，雙泵
26.YN32-1250EBCV不帶頂出缸
27.YJ32-315BCV帶支撐，不帶頂出缸，均為DG25
28.YN32-1250CV-00A頂出缸Dg32，主缸下腔Dg40，主缸上腔Dg32，帶支撐
29.XN32-300CV-00A帶快速缸，單泵，快速缸排油閥為Dg32，其Dg25
30.XNB29-250CV-00A
31.XNB32-500BCV-00A
32.XNB32-500JCV-00A
33.YX32-500CV-00A
34.YN32-1250BXCV
35.YN32-1250XCV
可根據客戶實際需要和要求選型,設計圖紙,加工,生產；也可來圖加工
