控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用
在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁
閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都
能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發
揮作用，最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。
工作原理:
電磁閥里有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管
，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會
被吸引到哪邊，通過控制閥體的移動來開啟或關閉不同的排油孔，而
進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力
來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置。這樣

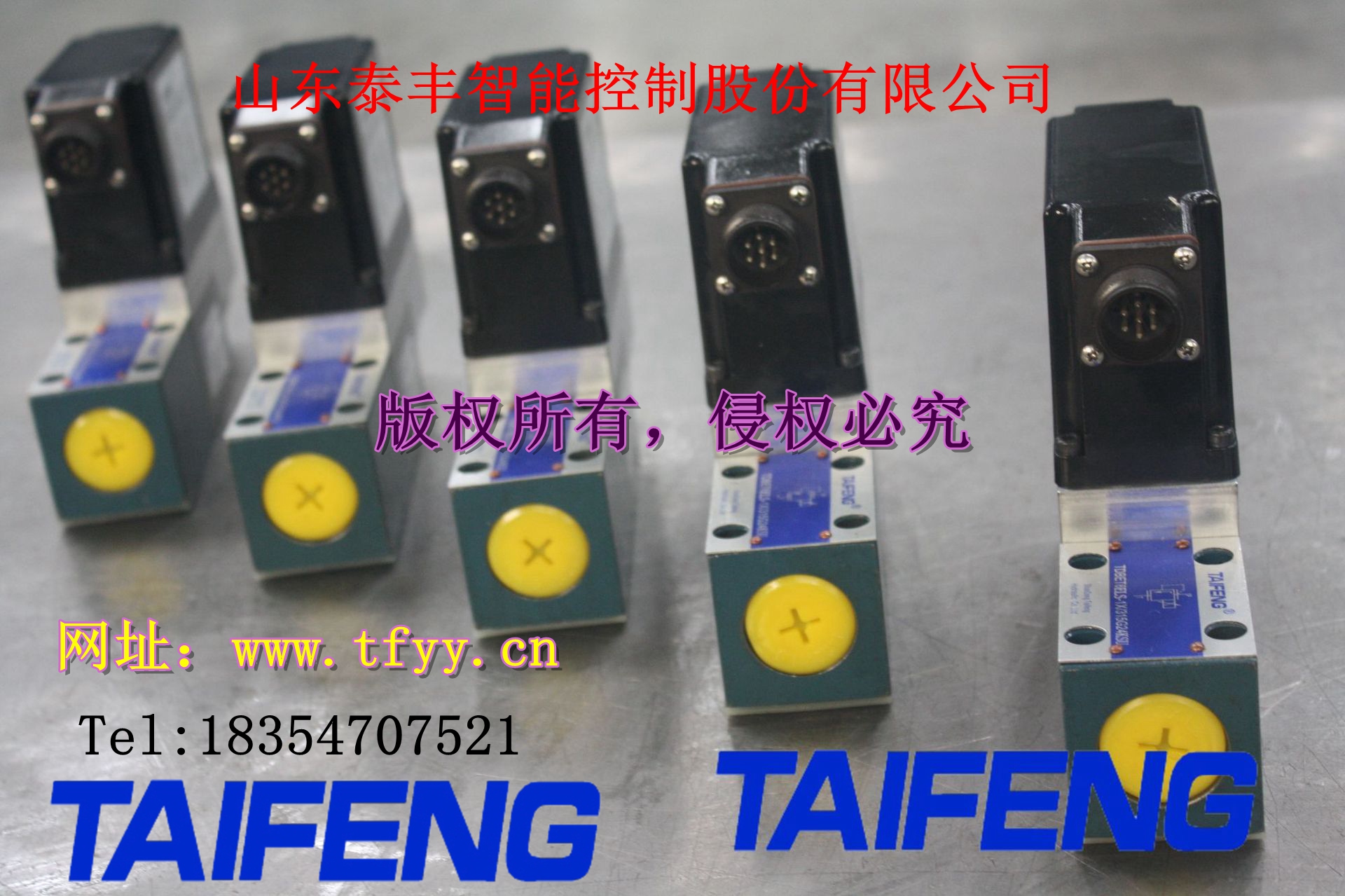

壓差反饋型伺服控制比例節流閥工作原理和基本結構：TLCF-CVI型閥是比例方向閥驅動的先導式比例節流閥，用于控制液流的流量大小和流動方向。該閥由帶集成放大器的比例方向閥1、控制蓋板2、帶節流閥芯的主閥3組成，主閥芯兩端承壓面積之比=2:1，主閥芯圓柱形表面上設置有與主閥套內節流棱邊配合的窄槽，并形成可變阻尼口，當主閥芯關閉時，該可變阻尼口接近關閉。
