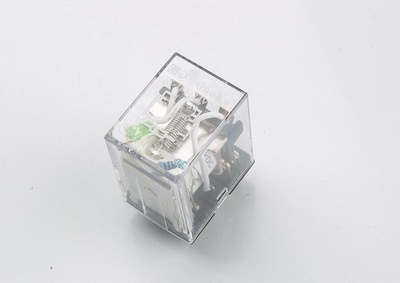

點擊圖片查看原圖
| 應用范圍 |
中間
|
貨號 |
.
|
品牌 |
GUOKE
|
| 型號 |
JQX-18F-12V
|
產品系列 |
.
|
觸點負載 |
.
|
| 觸點切換電流 |
.
|
觸點切換電壓 |
.
|
觸點形式 |
.
|
| 額定電流 |
75mA
|
額定電壓 |
12
|
線圈功率 |
.
|
觸點參數 Contact Parameter
|
觸點類型 |
Contcat Arrangement |
2A 2 C |
|
觸點材料 |
Contcat Material |
Silver alloy |
|
接觸電阻 |
Contcat Resistance |
100mΩ（1A 6VDC） |
|
觸點負載 |
Contcat Rating |
10A 250VAC |
|
最大切換電壓 |
Max. switching Voltage |
250VDC |
|
最大切換電流(A) |
Max. switching Current |
15A |
|
最大切換功率 |
Max. switching Power |
2500VA |
|
電氣壽命(阻性) |
Electrical Life |
100,000 15/min |
|
機械壽命 |
Mechanical Life |
1000,000 150/min |
性能及參數 Characteristics and Parameter
|
電氣絕緣 |
Insulation Resistance |
≥100MΩ 500VDC 1Min |
|
介質耐壓（觸點間） |
Between Contacts |
1000VAC/ 1mA for 1 min |
|
介質耐壓（觸點線圈間） |
Between Coil & Contacts |
51500VAC/ 1mA for 1 min |
|
動作電壓（VDC） |
Pull in Voltage |
≤75% Rated Voltage |
|
動作時間 |
Operate time |
15 milliseconds Maximum |
|
釋放電壓（VDC） |
dro out Voltage |
≥10% Rated Voltage |
|
釋放時間 |
Release Time |
8 milliseconds Maximum |
|
使用環境溫度 |
Operating Temperature Range |
-40 to +70 ℃ |
|
安裝方式 |
Mounting Termination |
PCB |
|
線圈額定電壓（VDC） |
Coil Rated Voltage |
12 / 24/110V |
|
線圈額定功耗 |
Coil Power |
0.9W |
|
抗沖擊 |
耐久/誤動作 |
10GMin/100GMin |
|
抗振動 |
耐久/誤動作 |
10~55Hz, 雙振幅 1.5mm |
|
重量 |
Weight |
約 35g |
