| 品牌 |
騰萬,其他
|
型號 |
TW-LQ-0.7
|
路面機械類型 |
瀝青攪拌站
|
| 發動機型號 |
4102
|
額定功率 |
35（kw）
|
輥軸直徑 |
100（mm）
|
| 額定轉速 |
10（rpm）
|
攤鋪厚度 |
200（mm）
|
攤鋪寬度 |
220（mm）
|
| 攤鋪速度 |
10（m/min）
|
銑刨寬度 |
260（mm）
|
銑刨深度 |
230（mm）
|
技術參數
|
TW-1.5F瀝青拌和機 |
||
|
拌合量 |
單次20分鐘1700㎏ |
|
|
出料溫度 |
120-160°（可調） |
|
|
加熱方式 |
柴油燃燒器（意大利利雅路） |
|
|
耗油量 |
20L/h |
|
|
吸塵電機 |
2極1.5KW |
|
|
攪拌機功率 |
5KW |
|
|
風機功率 |
1.5KW |
|
|
起升電機功率 |
3KW |
|
|
柴油發電機組 |
發動機 |
常柴L24 |
|
發動機功率 |
柴油機功率：17kw |
|
|
發電機功率 |
15KW |
|
|
電流 |
27.1A,極數4 |
|
|
整機重量 |
3300㎏ |
|
|
外形尺寸 |
5200×1820×3000mm |
|

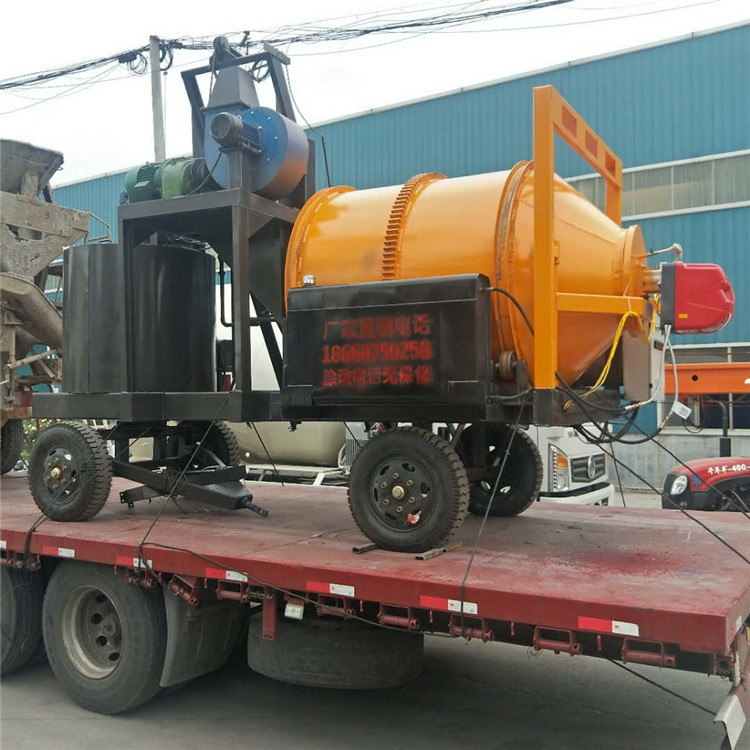

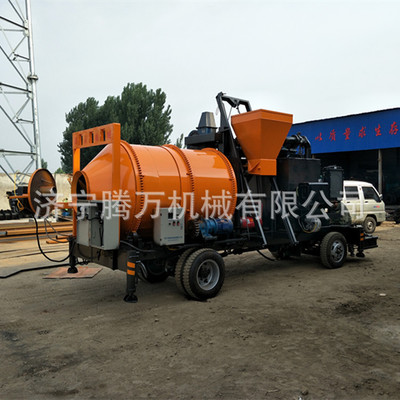

（一）、拌合方式： 瀝青混凝土拌和機利用帶有保溫層旋轉的滾筒內葉片進行拌合；
滾筒旋轉采用擺線針輪減速機帶動齒輪驅動，每次拌合量不少于1000㎏。

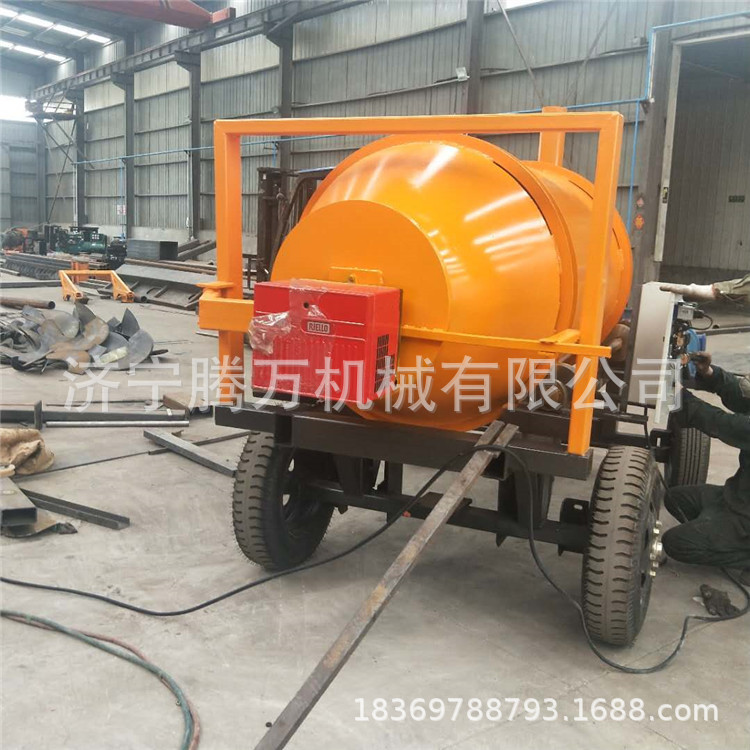

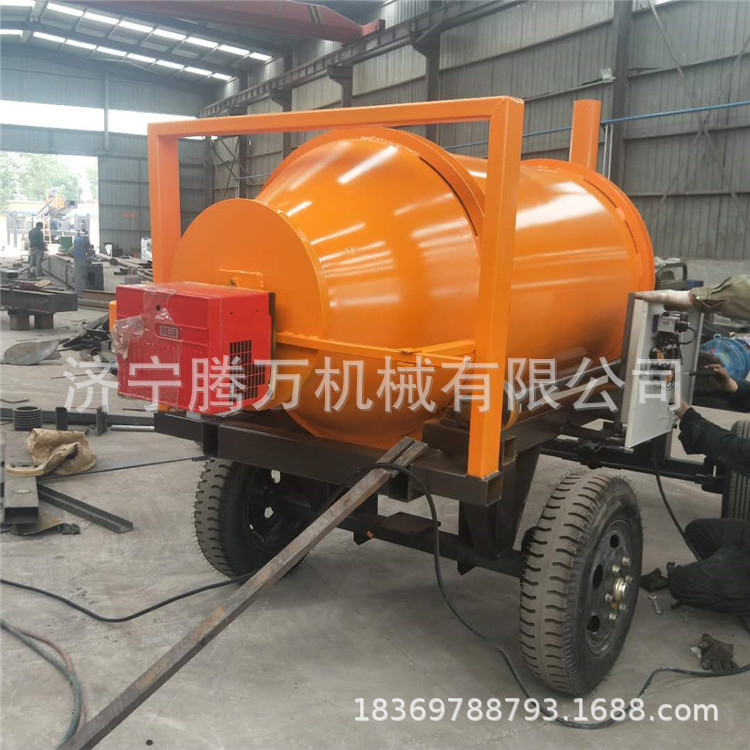

（二）、加熱方式：采用兩段火柴油燃燒器加熱，對滾筒內的氣體加熱升溫；
氣體的溫度傳遞給瀝青混合料，其溫度由溫度傳感系統控制，
達到需要溫度時燃燒器停止燃燒。
（三）、上料方式：上料軌道可折疊，上料斗為底卸式，其容量為300㎏/次;提升采用
多功能電動提升機，由行程開關限位。
（四）、除塵方式：采用旋風除塵系統，由離心式通風機將滾筒內的粉塵、水蒸氣排出。

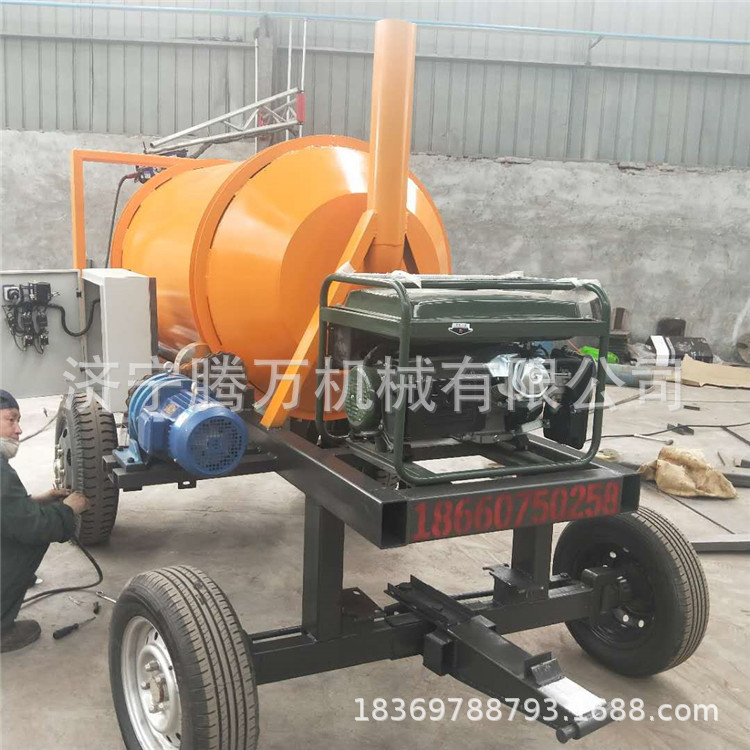

（五）、供電方式：若不能接外界電源，配有電啟動柴油發電機組，功率為15KW;
發電機組的機架下面有四組二級橡膠減震機構，運轉十分平穩以防止振動機件及電器損壞。
（六）、整機采用多功能電器控制系統，一目了然，操作簡單。
用途/應用領域
TW-1.5F瀝青混凝土拌和機可拌合新瀝青混合料；又可對舊瀝青混合料在生；
以及對堆放、儲存的瀝青混合料加熱、拌合，重新利用。電啟動柴油發電機
解決野外作業沒有常用電源。瀝青混凝土拌和機可隨時隨地對路面出現的
坑槽進行現場修補，作業結束后便可通行，確保道路完暢通。在寒冷的
冬季其作用更為突出
